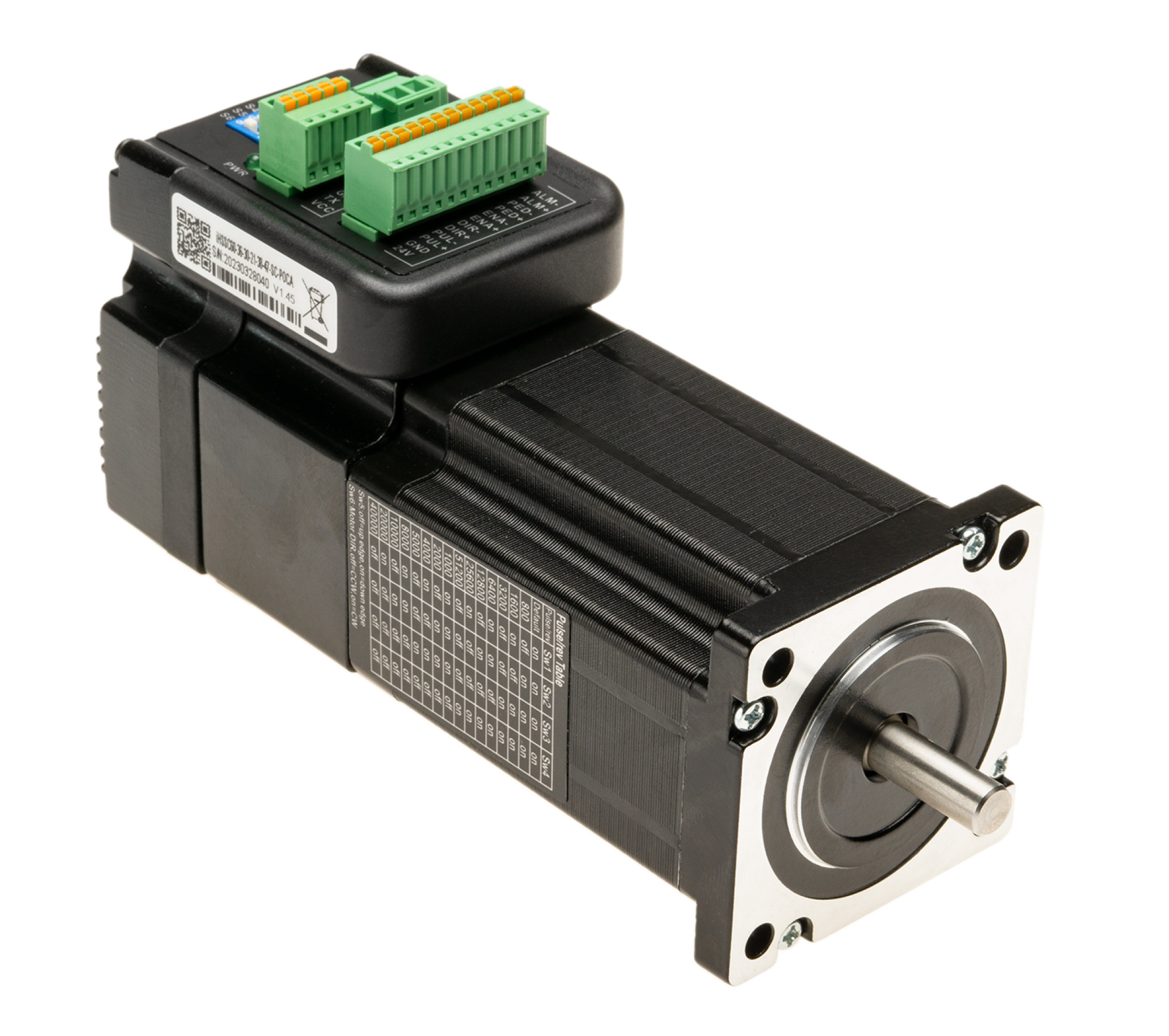

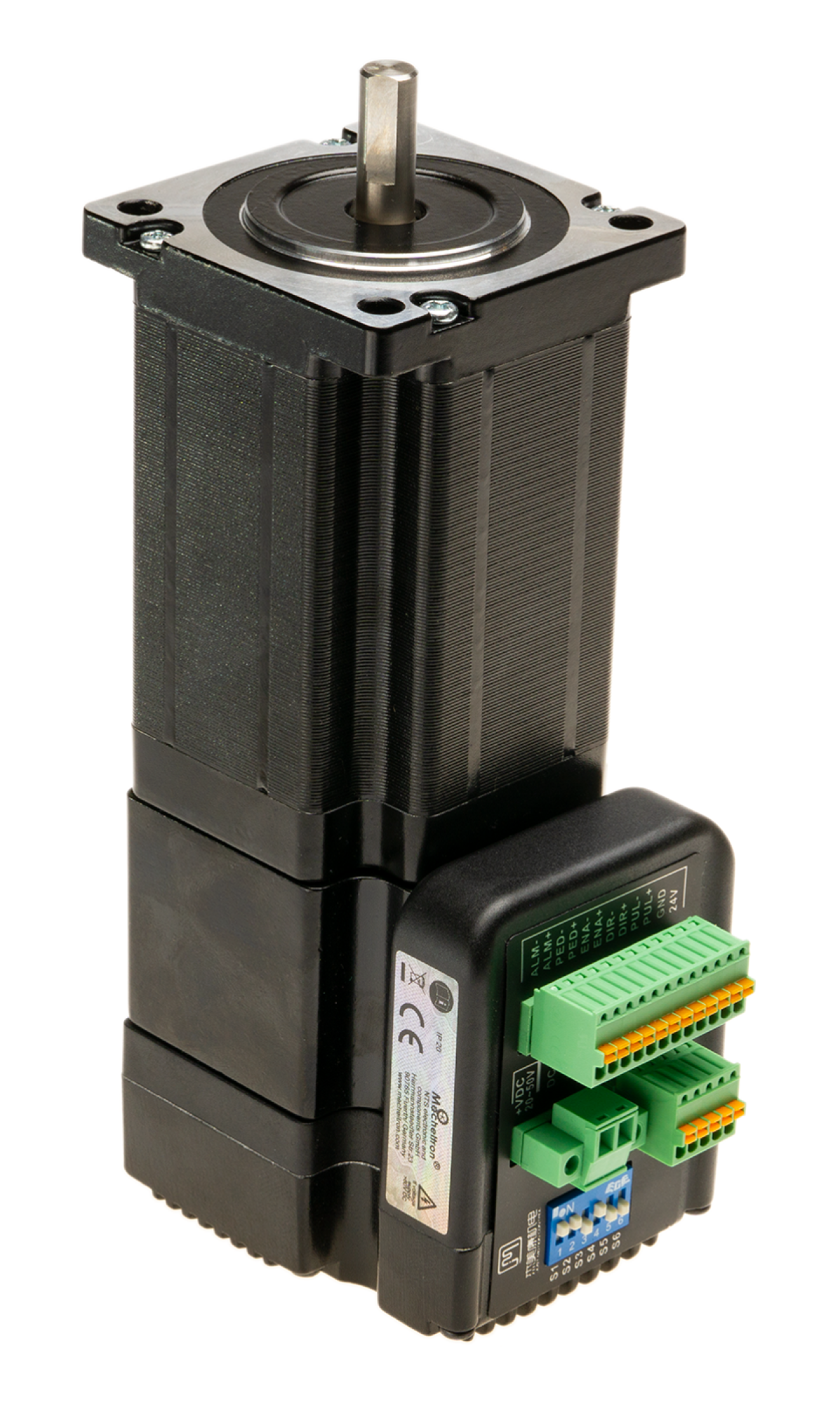

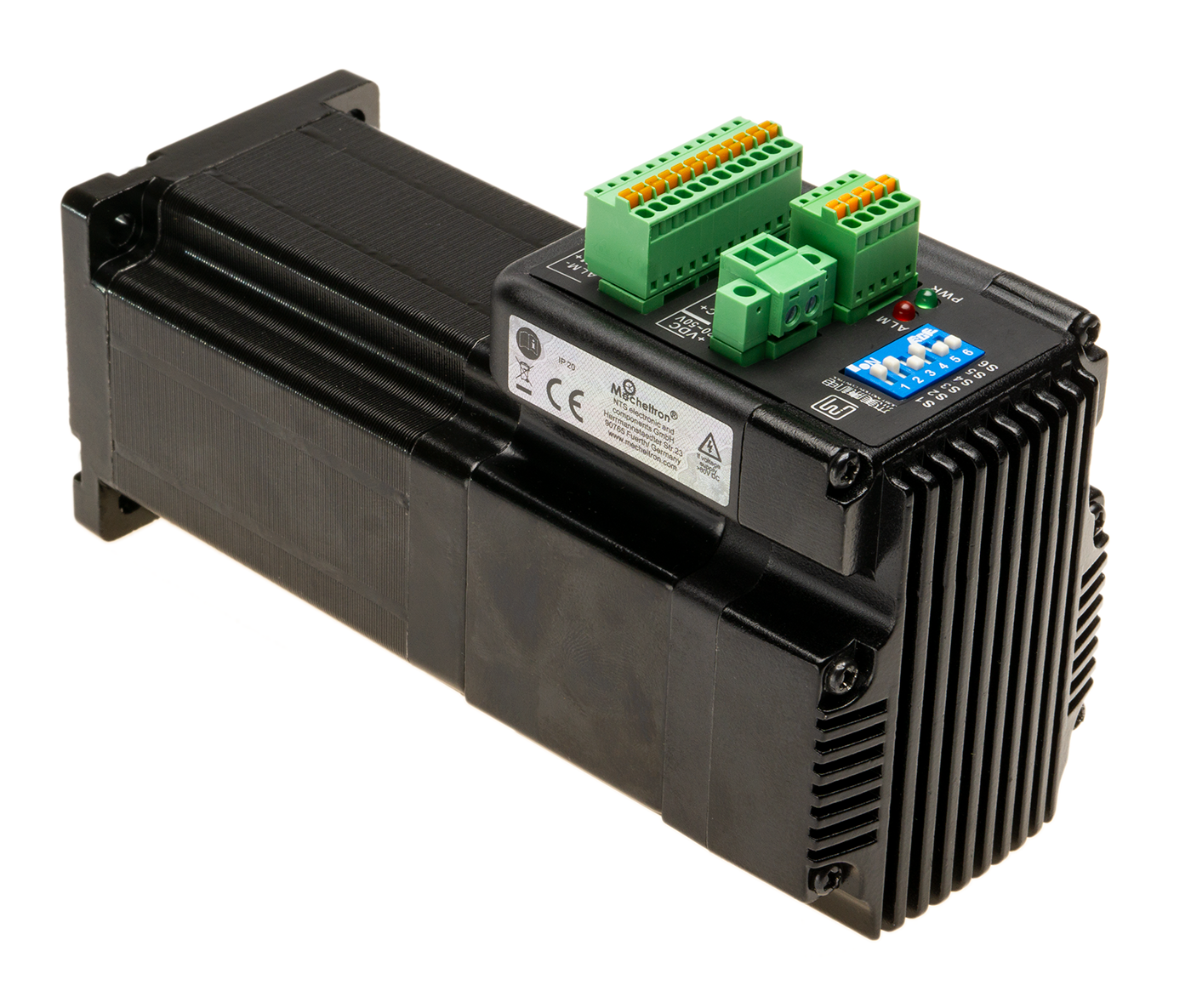

JMC Closed Loop Schrittmotor mit integrierter Endstufe und Bremse
IHSS60-36-30-21-38-47-SC | 3 Nm | NEMA 24

Wellenlänge: 21 + 1 mm Wellendurchmesser: 8 mm Zentrierdurchmesser: 38,1 mm Lochabstand NEMA 24: 47,14 mm

Präzise, leise, zuverlässig

Der IHSS42-24-05 kombiniert die Stärken von Schritt- und Servoantrieb in einem platzsparenden Komplettsystem. Die integrierte Endstufe reduziert den Aufwand an Hardware und Einrichtung der Steuerung enorm. Im Closed Loop erkennt ein hochauflösender Encoder mit 50 μs Abtastrate selbst kleinste Positionsabweichungen und gleicht sie sofort aus; echte Schrittverluste sind damit eliminiert. Die Mikroschritte werden mit DIP-Schaltern einmalig direkt am Motor definiert.

Auffallend ist die im Vergleich zu anderen Lösungen enorme Laufrauhe nicht nur bei hohen Geschwindigkeiten. Auch beim sonst eher unruhigen Langsamlauf sowie bei Beschleunigung und Abbremsen verhalten sich die integrierten JMCs ausgesprochen geräuscharm und sanft.

Technische Daten:
Schrittwinkel (Auflösung): 1,8°
Max. Mikroschritte: 51.200
Min. Mikroschritte: 200

Betriebsspannung: 20 ... 50 V DC
Nennstrom (Strom pro Wicklung): 5 A
