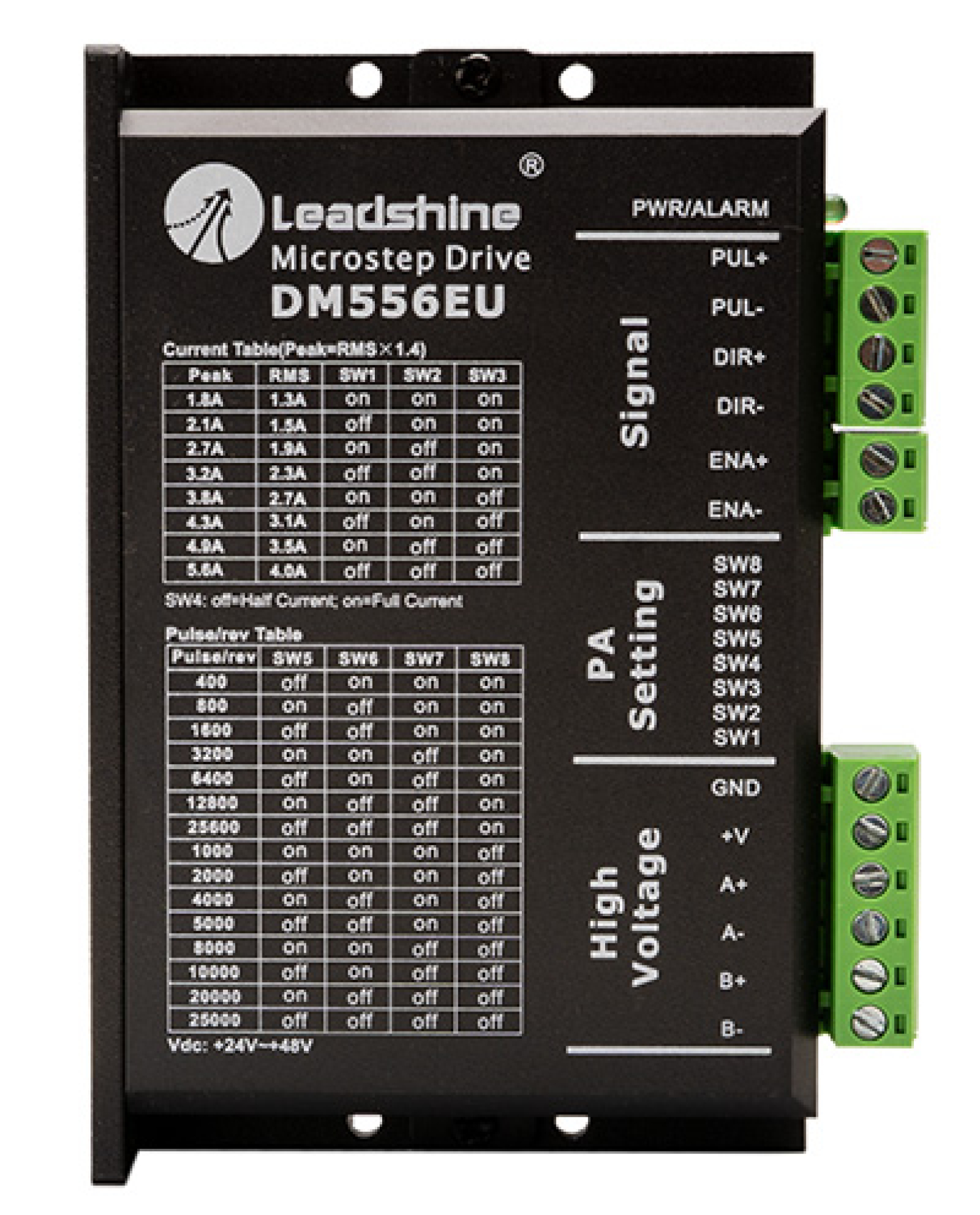

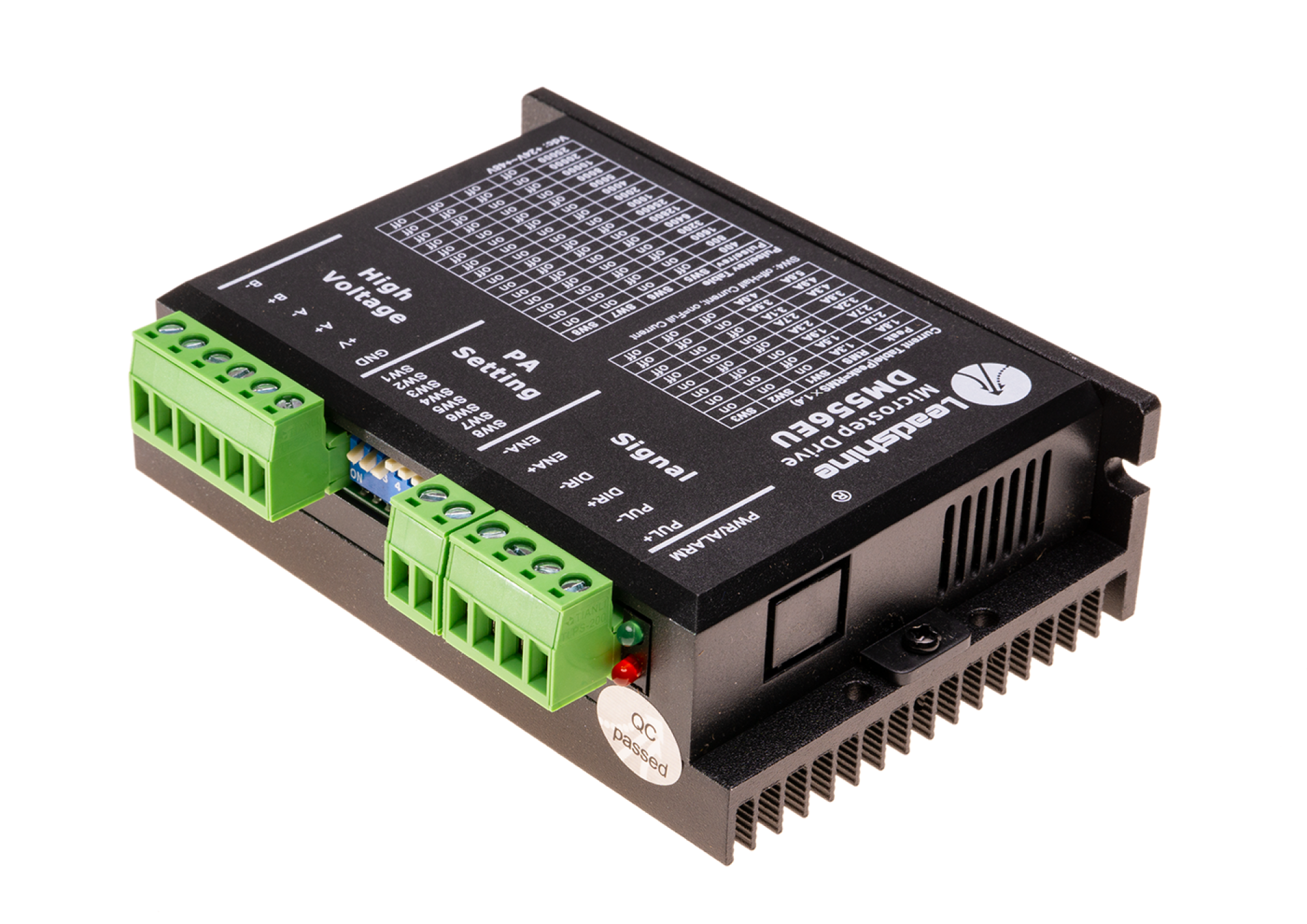

Schrittmotor-Endstufe Leadshine DM556EU Digital

20 ... 50 VDC 0,5 ... 5,6 A

Produktmerkmale:

• Anti-Resonanz für optimales Drehmoment, extra sanfte Bewegung, geringe Motorerwärmung und Geräuschentwicklung
• Parameter Auto-Setup, bietet optimales Verhalten bei unterschiedlichen Motoren
• Schritt- und Richtungssteuerung (PUL/ DIR)
• Multi-Stepping für sanfte Motorbewegungen
• Eingänge optisch isoliert
• Versorgungsspannung 20 ... 50 VDC
• 16 Einstellungen für Mikroschritte von 400 bis zu 25.600 Mikroschritte / Umdrehung (beim Standard 1,8°-Motor)

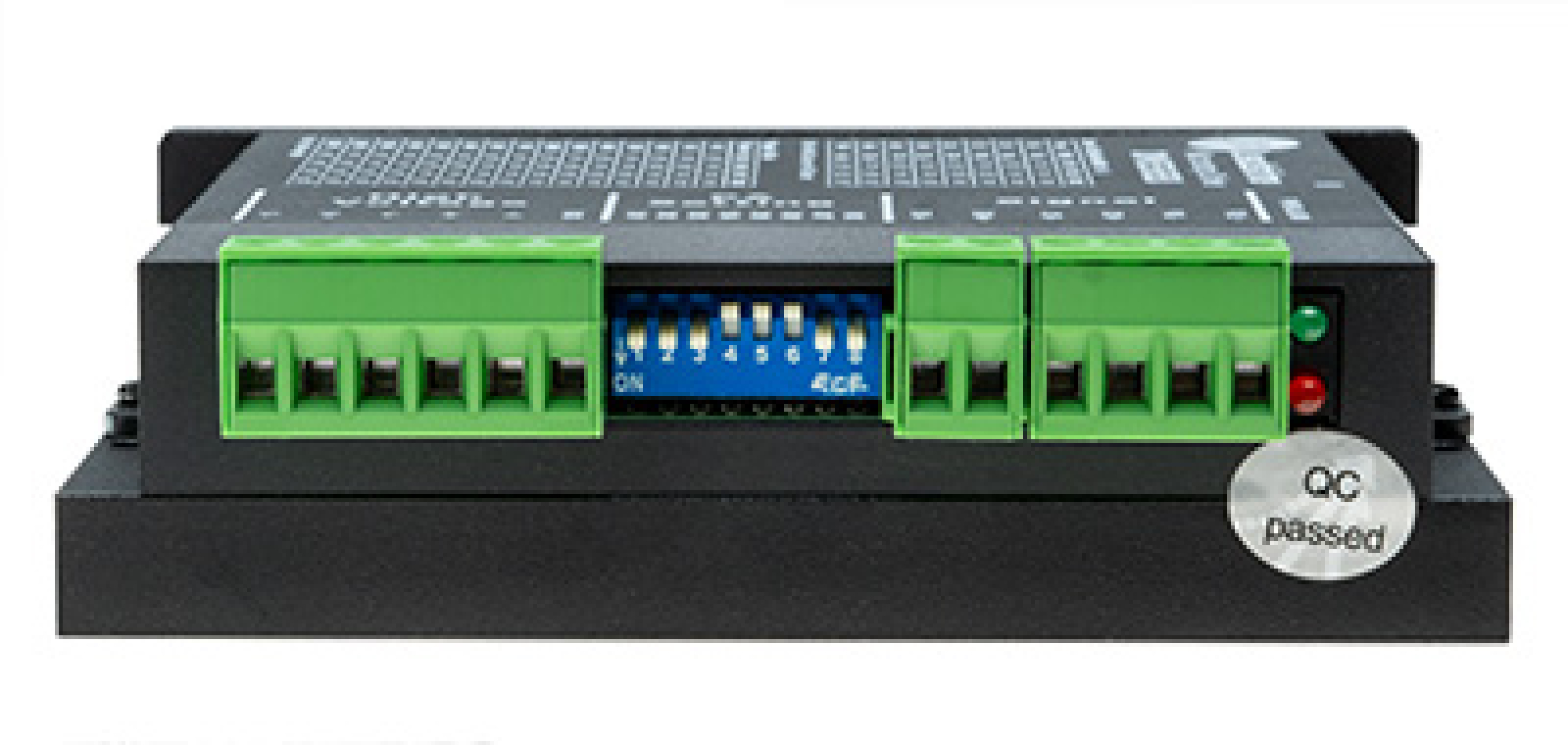

• Ausgangsstrom mittels DIP-Schalter in acht Schritten wählbar von 1,8 bis 5,6 A (Peak)
• Sanfter Motoranlauf ohne Zucken beim Einschalten
• Eingangsfrequenz bis 200 kHz
• Automatische Stromabsenkung (im Ruhebetrieb) zur Reduktion der Motorwärme
• Überspannungsschutz, Überstromschutz
• Größe: 118 x 75,5 x 34 mm (L x W x H) (ohne Stecker)

Besonderheiten:
Diese Endstufen zeichnen sich durch einen extrem ruhigen Motorlauf aus, der sich nicht mehr von dem eines Servomotors unterscheidet. Die neue Multistep-Technik macht es möglich, dass selbst im Halbschritt-Modus bei sehr langsamen Umdrehungsgeschwindigkeiten (z.B. 1 RPM), keinerlei Schritte des Motors mehr wahrnehmbar sind. Ein weiterer Vorteil ergibt sich daraus, dass jetzt sehr viel höhere Umdrehungsgeschwindigkeiten erreichbar sind. Erreicht wurden im Halbschritt-Modus mit dem Motor 23HS2404-IP54 bei “nur” 30 V angelegter Spannung 3200 RPM! Damit ist eine neue Generation von Schrittmotor-Endstufen eingeleitet.
