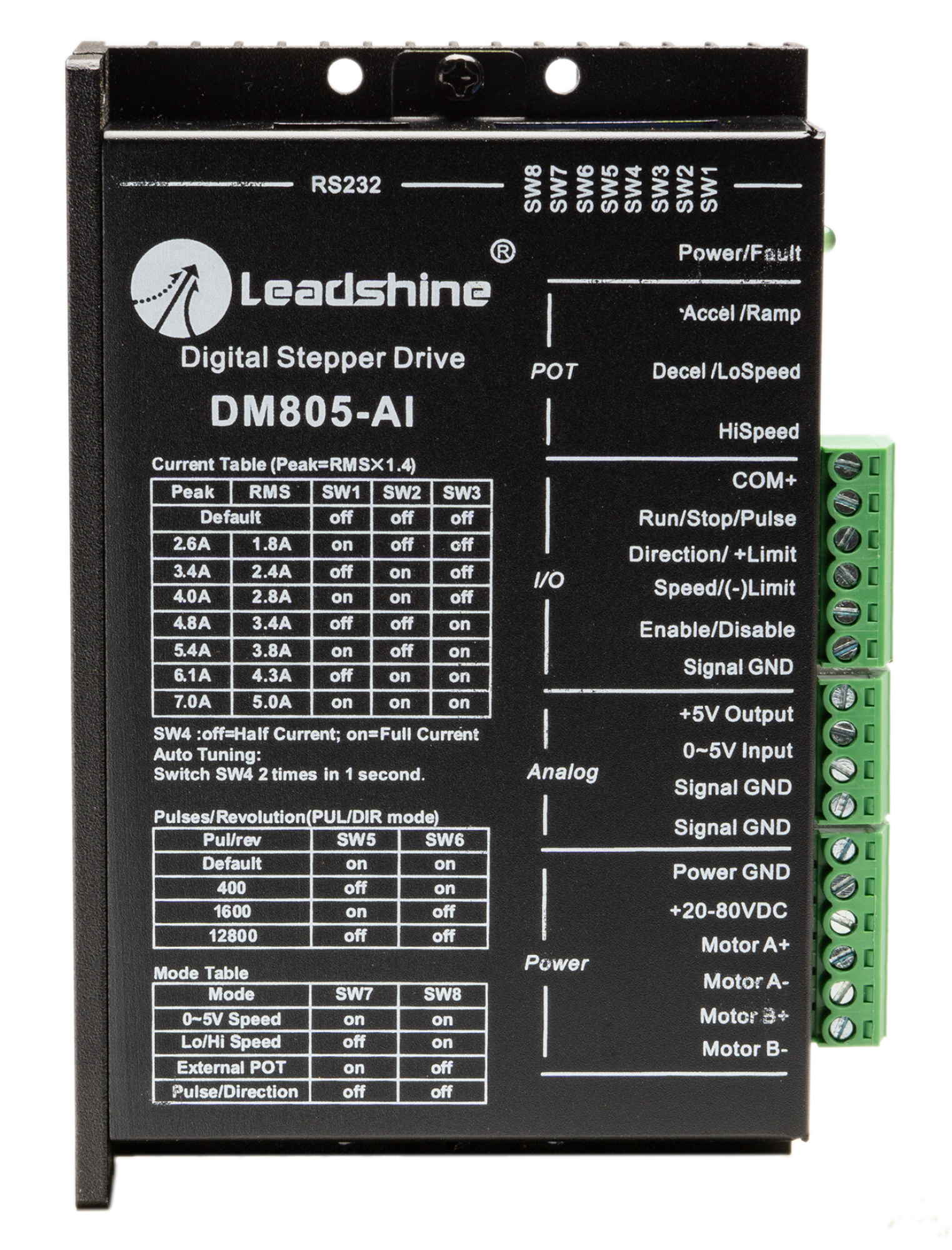

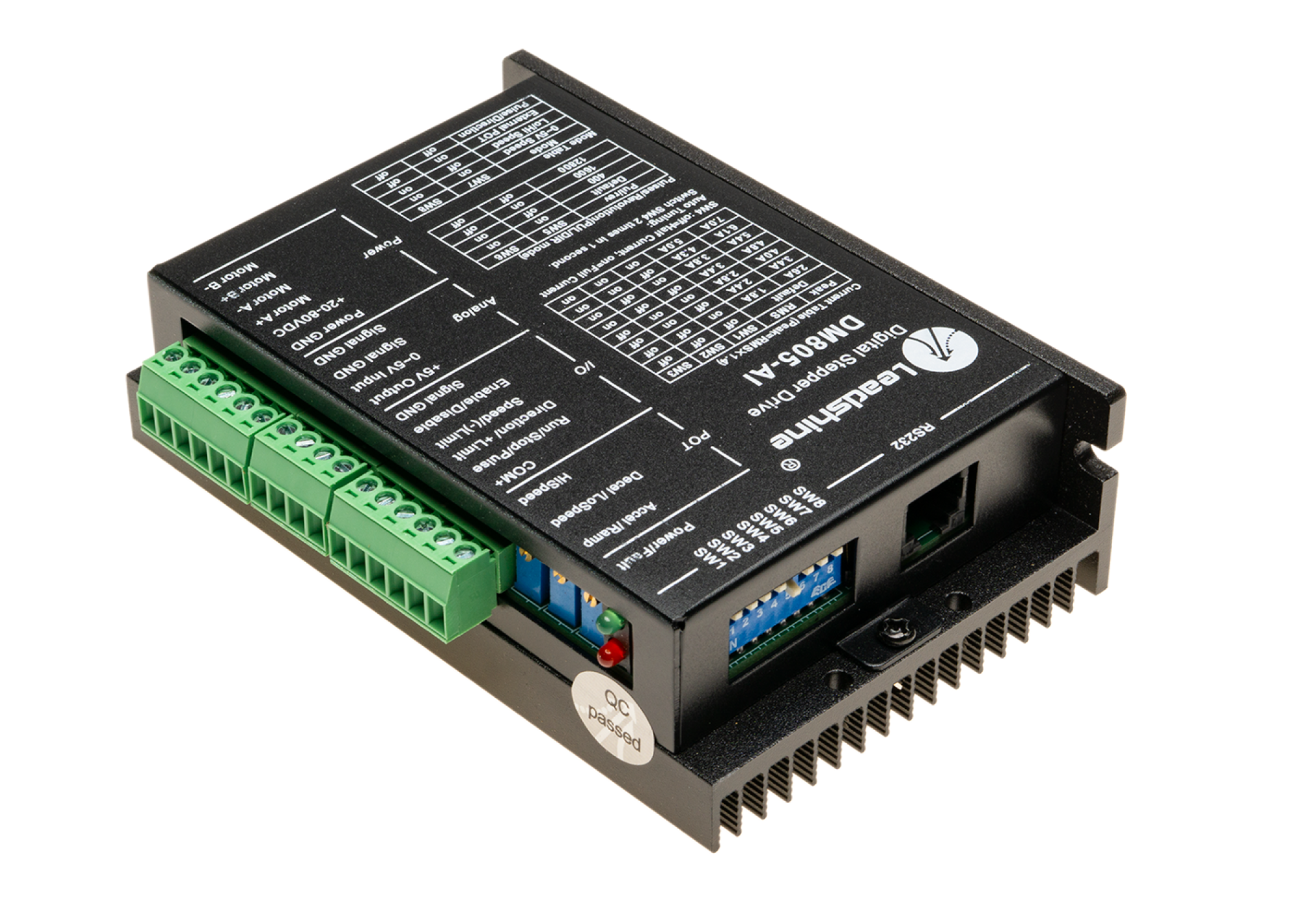

Schrittmotor-Endstufe Leadshine DM805-AI Digital

Der DM805-AI ist ein Schrittmotortreiber mit 0 ... 5 V–Eingang mit eingebautem Oszillator, basierend auf einer DSP-Steuerung mit modernster Steuerungssoftware. Er bringt ein einzigartiges Maß an Laufruhe im System und bietet ein optimales Drehmoment bei großem Stabilitätsbereich. Motor-Selbsttest-Parameter und Auto-Setup-Technologie bieten eine einfache Handhabung und bessere Anpassung an die jeweils verwendeten Motoren. Der angetriebene Motor kann geräuschärmer, bei geringerer Erwärmung und mit gleichmäßigerer Bewegung als mit den meisten vergleichbaren anderen Steuerungen betrieben werden. Er ist für 2-Phasen- und 4-Phasen-Hybrid-Schrittmotoren geeignet. Seine einzigartigen Eigenschaften machen den DM805-AI zu einer idealen Lösung für Anwendungen, die sehr ruhigen Lauf bei niedriger Geschwindigkeit erfordern.

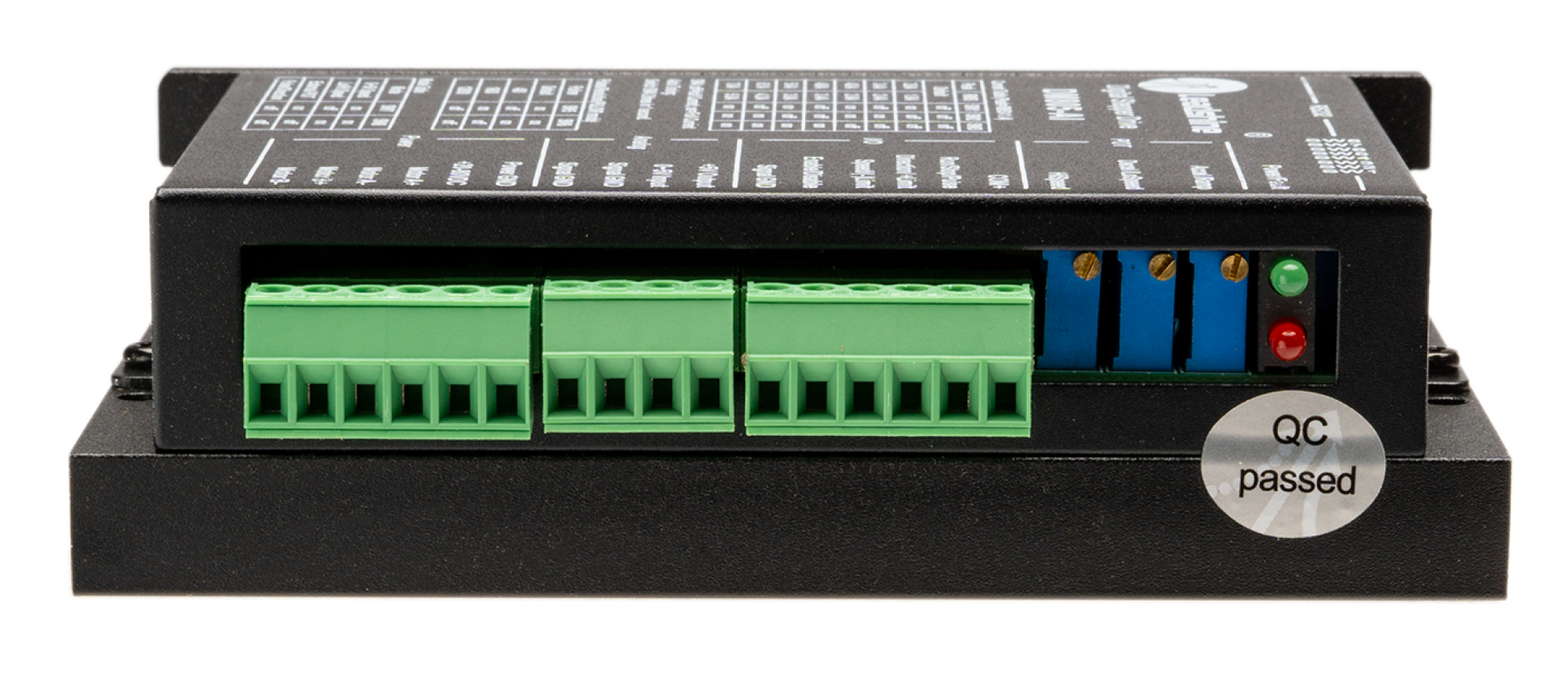

Die drei eingebauten Potentiometer werden verwendet, um Geschwindigkeit(en), Beschleunigung und Verzögerung voreinzustellen. Im 0 ... 5 V-Geschwindigkeitsmodus ist die Motordrehzahl steuerbar und folgt dem analogen 0 ... 5 V-Eingang. Im High / Low-Speed-Modus kann eine niedrige und eine hohe Motordrehzahl digital angewählt werden, die jeweils an den Potentiometern eingestellt werden. Im Extern-Potentiometer-Modus wird die Drehzahl und Richtung durch das externe Potentiometer und die max. Drehzahl durch das eingebaute Potentiometer bestimmt. Im Positionsmodus ist der DM805-AI ein traditioneller Schrittmotorantrieb. Es ist ein 5-V-Stromversorgungsausgang zur Nutzung vorhanden.

• Anti-Resonanz-Funktion, bietet optimales Drehmoment und eliminiert Instabilität in mittlerer Drehzahl
• Motor-Selbsttest und Auto-Setup, bringt optimales Ansprechen für verschiedene Motoren
• Multistepping ermöglicht trotz niedriger Auflösung der Eingabeschritte einen geschmeidigen Motorlauf
• 0 ... 5 V Eingang, eingebaute Potentiometer und Pulsgenerator
• Zwei voreingestellte Geschwindigkeiten, Einstellung durch integrierte Potentiometer
• Beschleunigung / Abbremsung: Voreinstellung durch eingebautes Potentiometer
• Drehzahlregelbetrieb über 0 ... 5 V oder Lageregelung über Impuls
• Integrierter Pulsgenerator macht externen Motion-Controller unnötig
• Versorgungsspannung bis +80 VDC, Ausgangsstrom bis 7,0 A (Peak) (empfohlen nicht über 72 V wegen „back EMF“)
• Ausgangsstrom programmierbar von 0,3 A ... 5,0 A (RMS)
• Eingänge TTL-kompatibel und optisch isoliert
• Automatische Stromreduzierung im Motorstillstand
• Unter-, Überspannungsschutz, Überstromschutz
