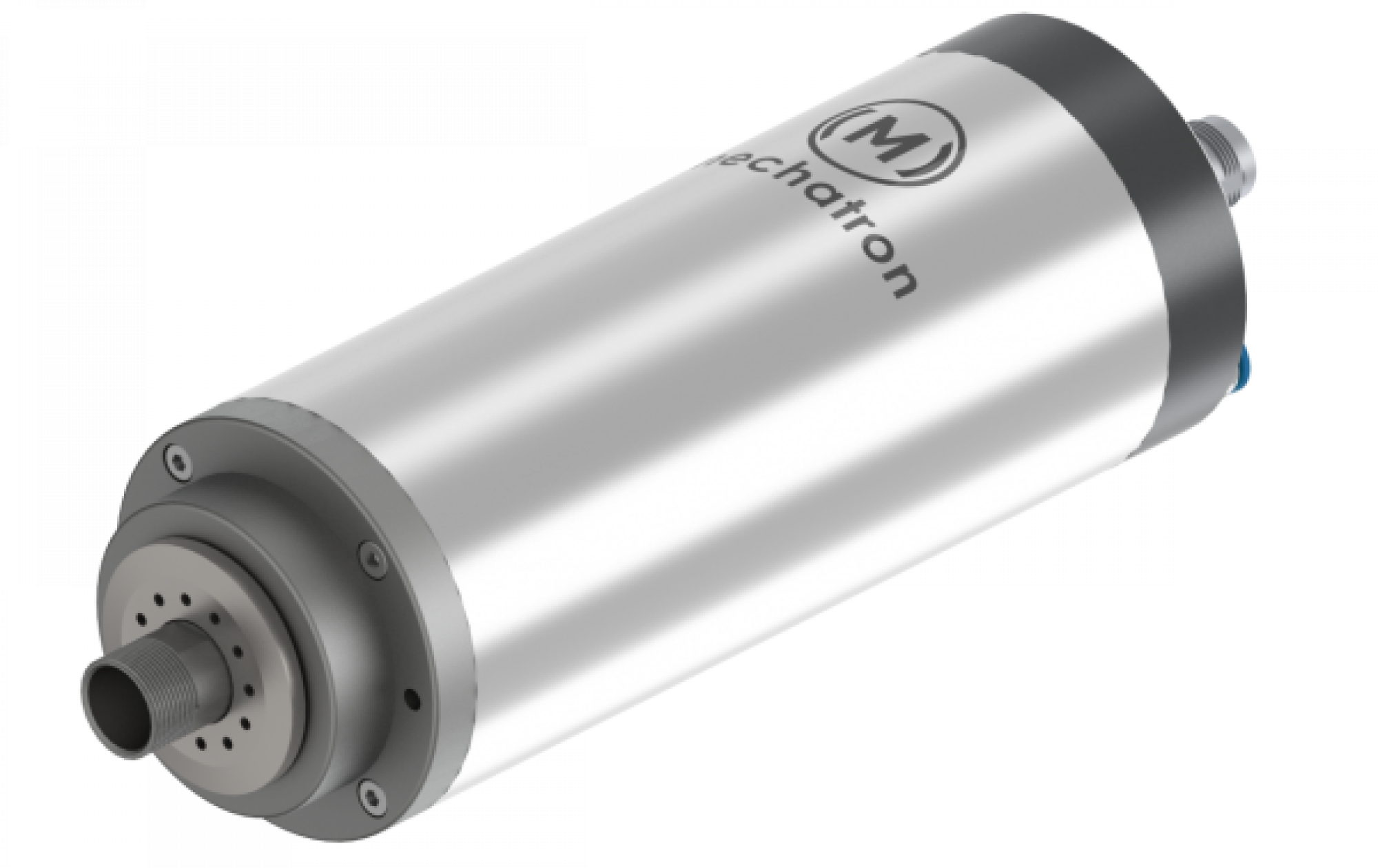

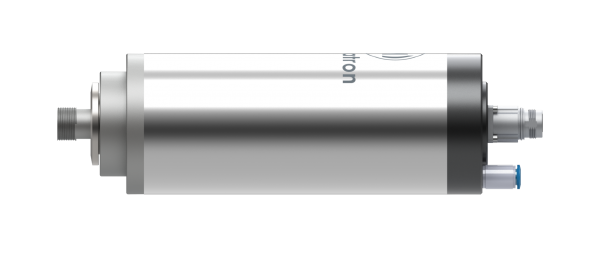

HF-Motorspindel 8022 wassergekühlt 2,2 kW ER16

Diese Motorspindel der HFS Serie kann überall dort eingesetzt werden, wo es um die Fräs- und Gravurbearbeitung von z.B. Holz, Kunststoffen und Aluminium bei Drehzahlen bis 24.000 U/min geht.

Kurzzeitige Überlastungen sind aufgrund der perfekt abgestimmten Flüssigkeitskühlung im gesamten Drehzahlbereich bis 24.000 U/min ohne weiteres möglich. Zudem ist das Laufgeräusch auch bei hohen Drehzahlen äußerst leise, da kein drehzahlabhängiges Lüftergeräusch auftritt.

Mit nur 4,8 kg Gewicht und einer ER16 Spannzangenaufnahme können Werkzeuge bis 10 mm Durchmesser gespannt werden. Die Motorspindel besitzt ein Drehmoment von 0,90 Nm und bietet den Anwendern auch beim Fräsen mit höherer Zerspanungsleistung eine sehr gute Performance.

Technische Daten:
Motortyp: Asynchronmotor
Leistung: S1 (100%) 2,2 kW | S6 (50%) 2,5 kW
Drehzahl: 24.000 U/min
Drehmoment: max. 0,98 Nm
Spannung: 230 V
Strom: S1 (100%) 8,0 A | S6 (50%) 8,6 A
Frequenz: 400 Hz
Eckfrequenz: 400 Hz
Polzahl: 2
Gewicht: 4,8 kg

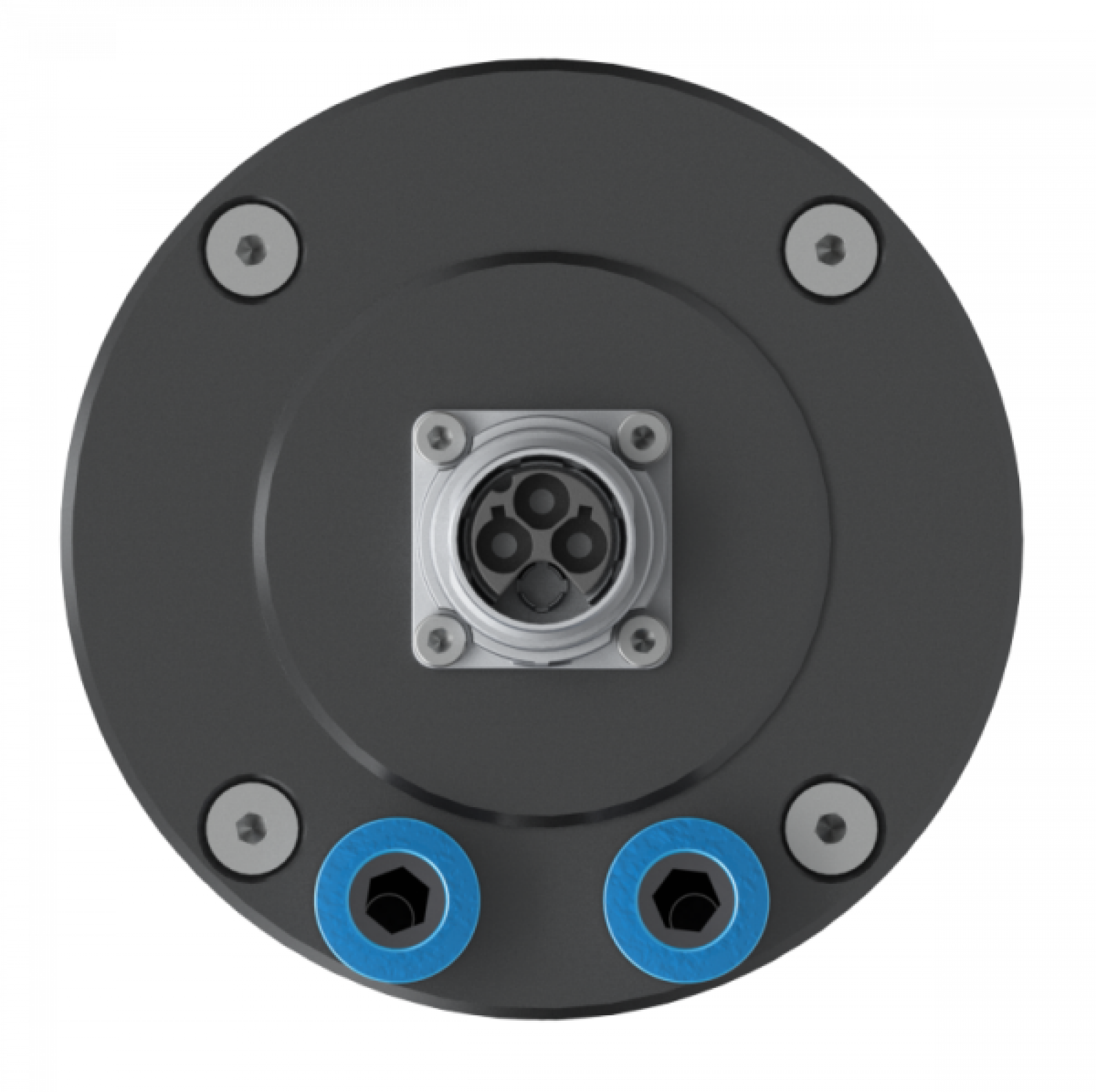

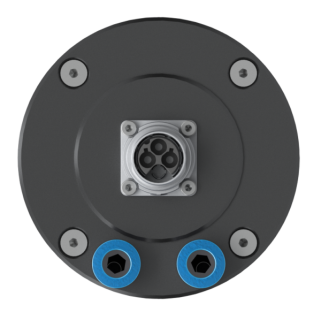

Kühlart: Flüssigkeitskühlung
max. Gehäusetemperatur: 35 °C
Schutzart: IP54
Spindellager: Hochpräzisionslager wartungsfrei gemäß Standard ABEC7/P4S
Rundlauf (Kegel): < 5,0 µm
Werkzeugwechsel: Manuell, Spannmutter

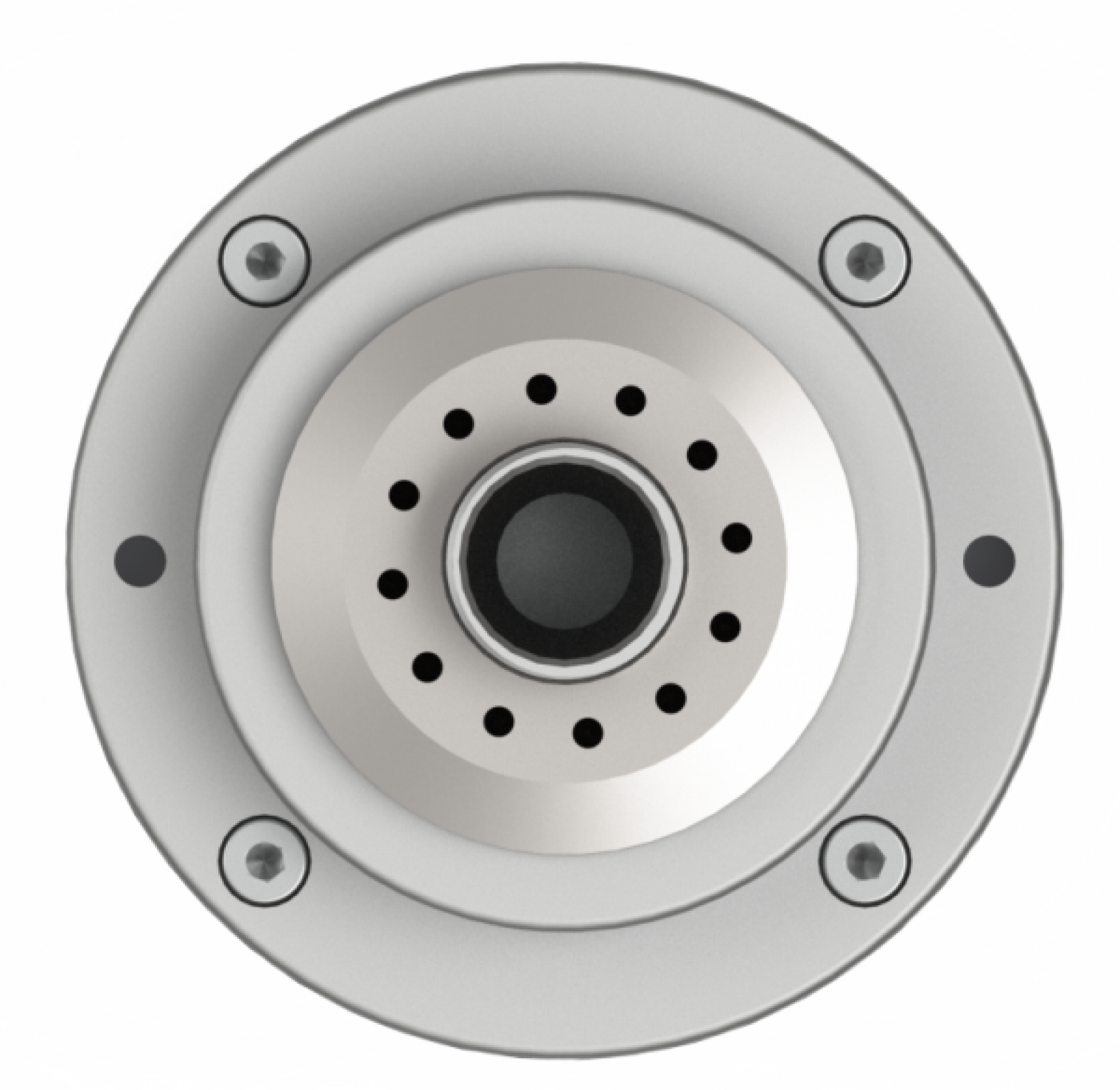

Werkzeugschnittstelle: ER16
Spannbereich: 1 - 10 mm
Gehäusedurchmesser: 80 mm

Lieferumfang:
- HF-Spindel HFS-8022
- Spannmutter

Benötigtes Zubehör (nicht im Lieferumfang enthalten):

• Anschlussstecker
• Maulschlüssel für Überwurfmutter
• Maulschlüssel zum Gegenhalten
• Konuswischer
