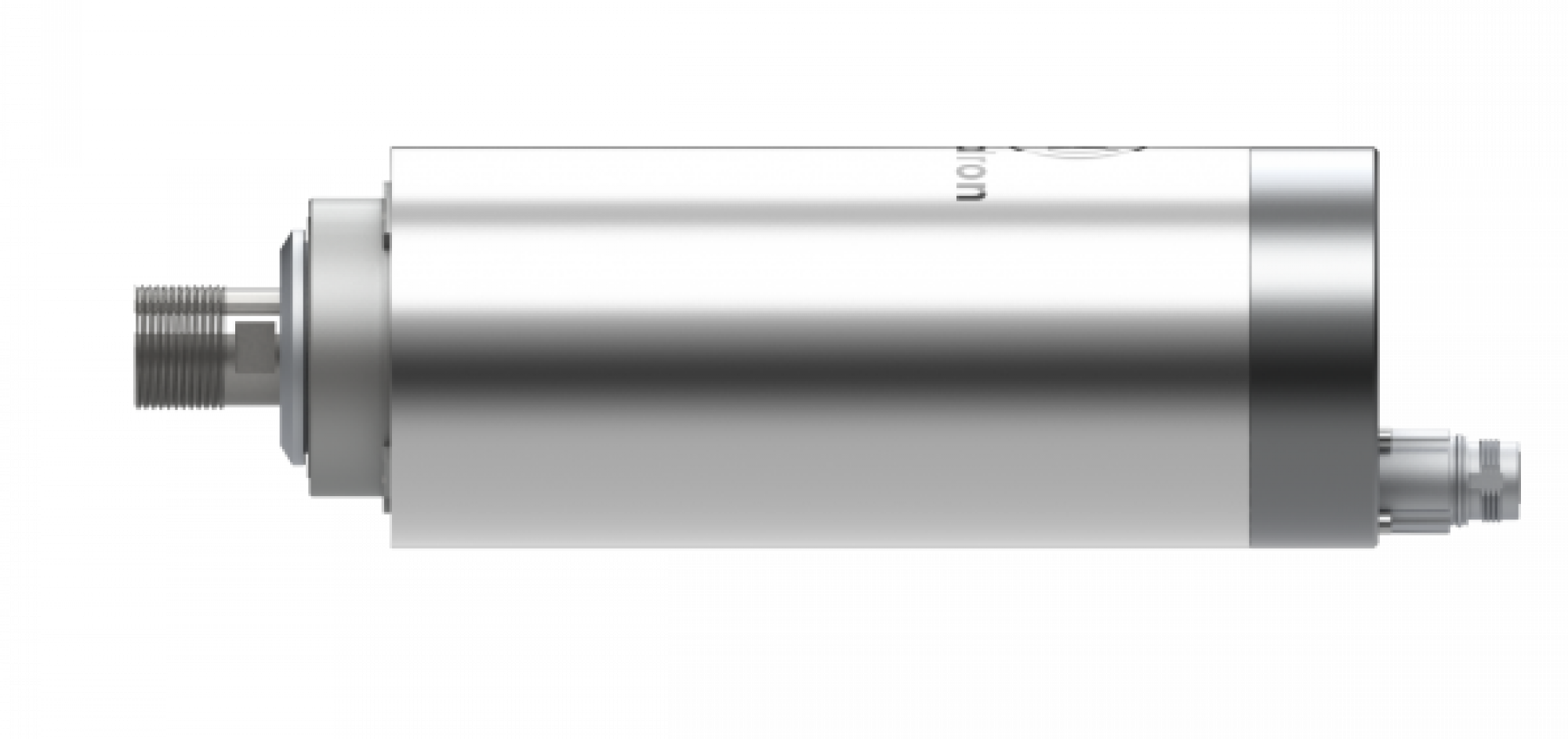

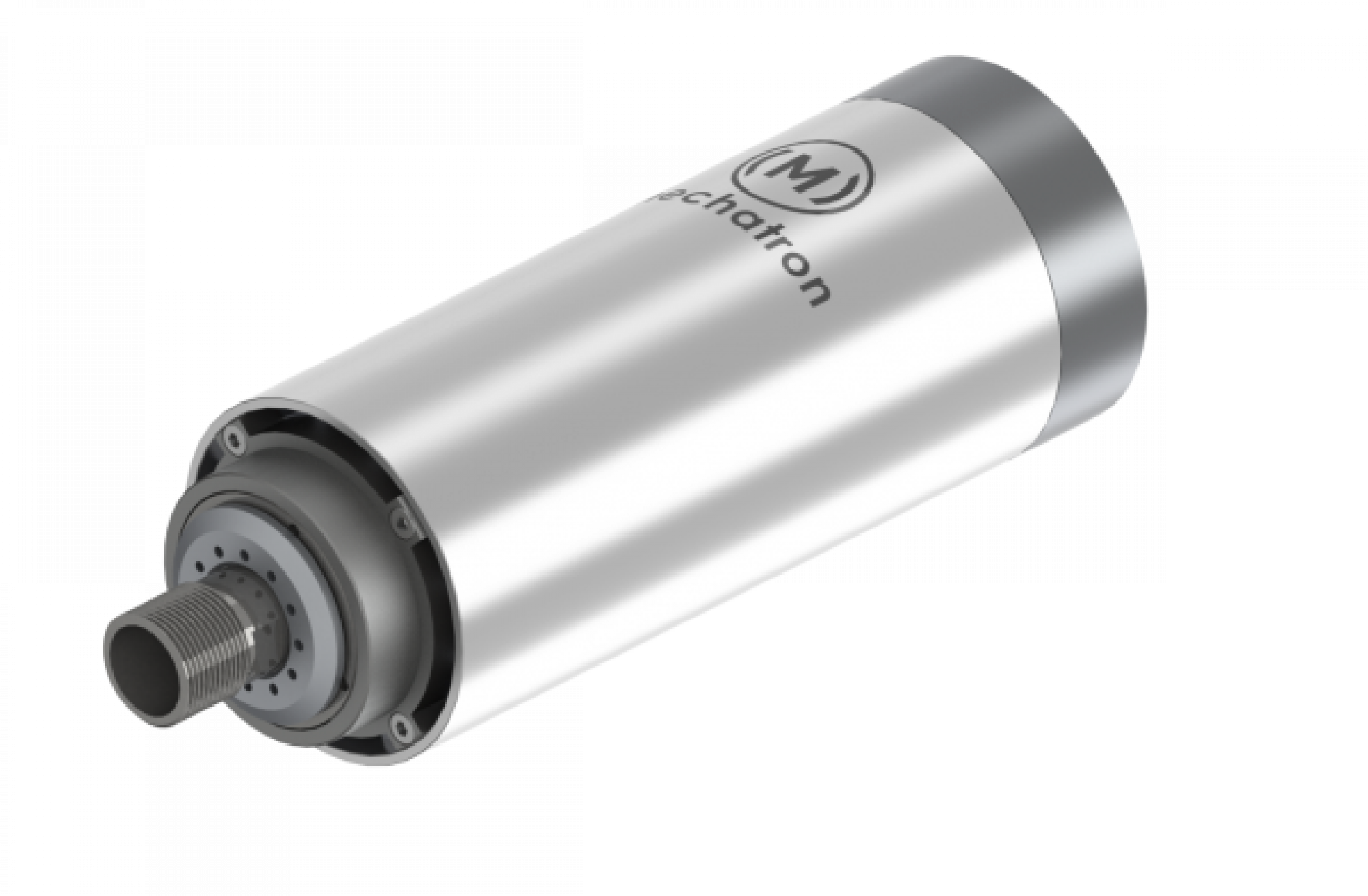

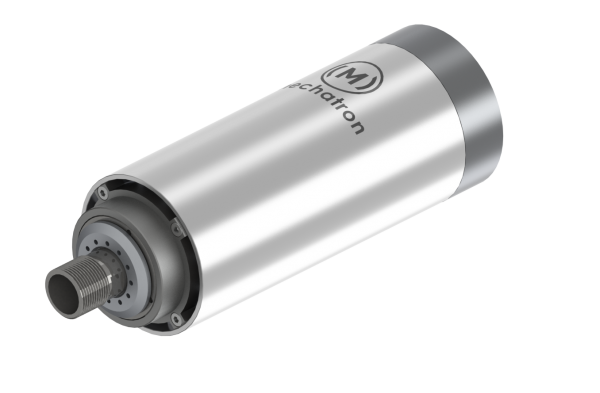

Komplettsystem HF-Motorspindel 8022 luftgekühlt 2,2 kW

Für ER20 Spannzangen

Diese Motorspindel der HFSAC Serie ist die leistungsstärkste luftgekühlte Variante und kann überall dort eingesetzt werden, wo es um die Fräs- und Gravurbearbeitung von z.B. Holz, Kunststoffen und Aluminium bei Drehzahlen bis 24.000 U/min geht.

Mit nur 4 kg Gewicht und einer ER20 Spannzangenaufnahme können Werkzeuge bis 13 mm Durchmesser gespannt werden.
Dank aktiver Luftkühlung mittels integriertem Lüfterrad entfallen externe Kühlsysteme.

Die Motorspindel besitzt ein Drehmoment von 0,90 Nm und bietet den Anwendern auch beim Fräsen mit höherer Zerspanungsleistung eine sehr gute Performance.

Technische Daten
Motortyp: Asynchronmotor
Leistung: S1 (100%) 2,2 kW | S6 (50%) 2,5 kW
Drehzahl: 24.000 U/min
Drehmoment: max. 0,98 Nm
Spannung: 230 V
Strom: S1 (100%) 8,0 A | S6 (50%) 8,6 A
Frequenz: 400 Hz
Eckfrequenz: 400 Hz
Polzahl: 2
Gewicht: 4 kg
Kühlart: Luftkühlung (Zwangskühlung)
max. Gehäusetemperatur: 45 °C
Schutzart: IP20
Spindellager: Hochpräzisionslager wartungsfrei gemäß Standard ABEC7/P4S
Rundlauf (Kegel): < 5,0 µm
Werkzeugwechsel: Manuell, Spannmutter
Werkzeugschnittstelle: ER20
Spannbereich: 1 ... 13 mm
Gehäusedurchmesser: 80 mm

Die Frequenzumrichter werden in Werkseinstellung ausgeliefert und können von Ihnen einfach anhand der Schritt für Schritt Anleitung eingestellt werden.

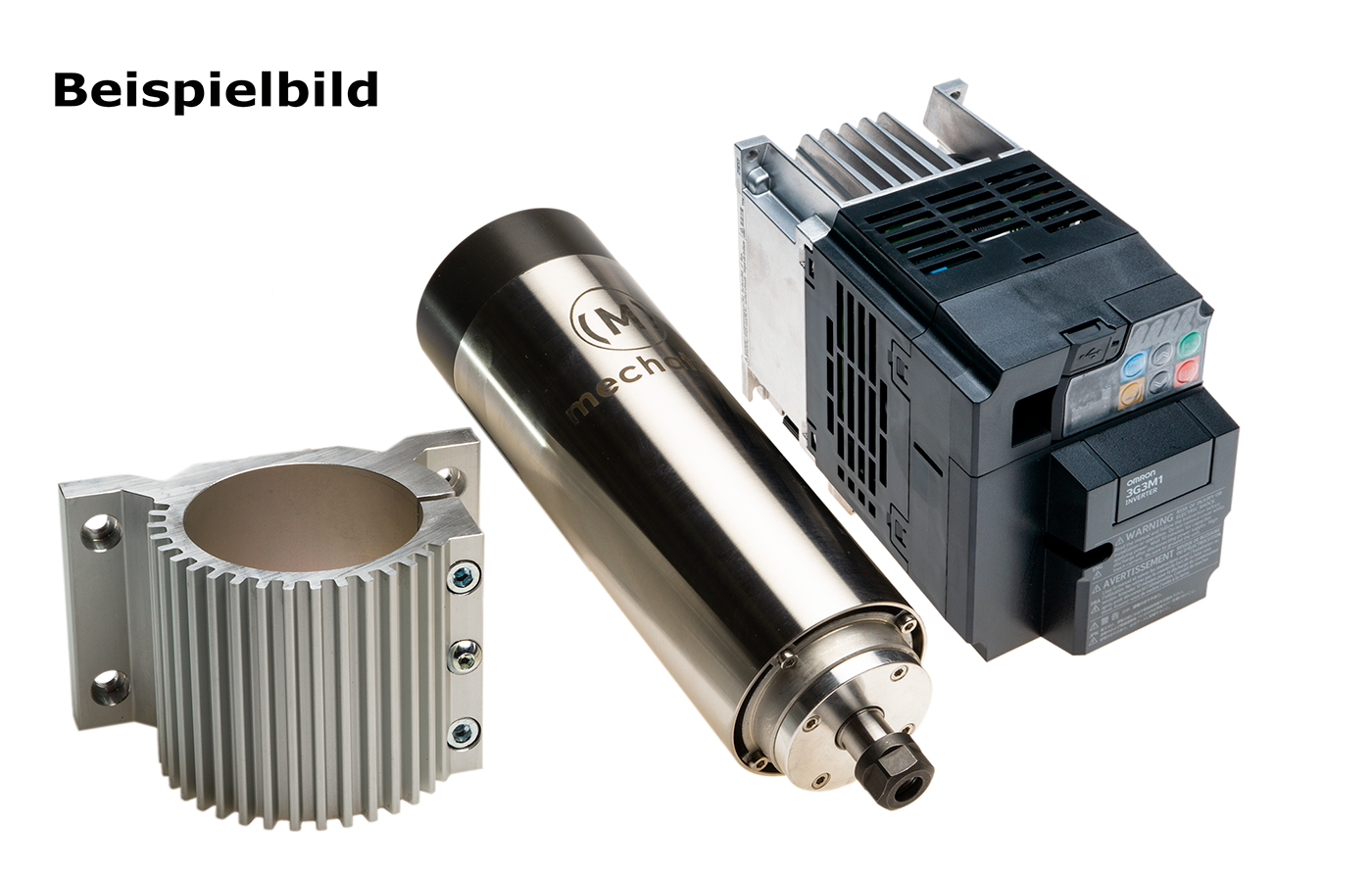

Dieses Set ist anschlussfertig und enthält im Standard-Lieferumfang folgende Komponenten:

- HF-Spindel HFS-8022-AC
- Spannmutter
- Spindel Halterung 80 mm
- Frequenzumrichter Omron 3G3M1 2,2 kW Netzanschluss 1-phasig 230 V
- Netzfilter für Frequenzumrichter
- Geschirmte Anschlussleitung 6 m für HF-Spindel, Stecker fertig angeschlossen

Benötigtes Zubehör (nicht im Lieferumfang enthalten):

• Maulschlüssel für Überwurfmutter
• Maulschlüssel zum gegenhalten
• Konuswischer
