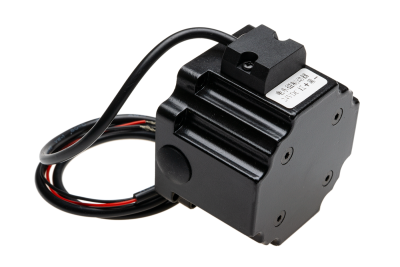

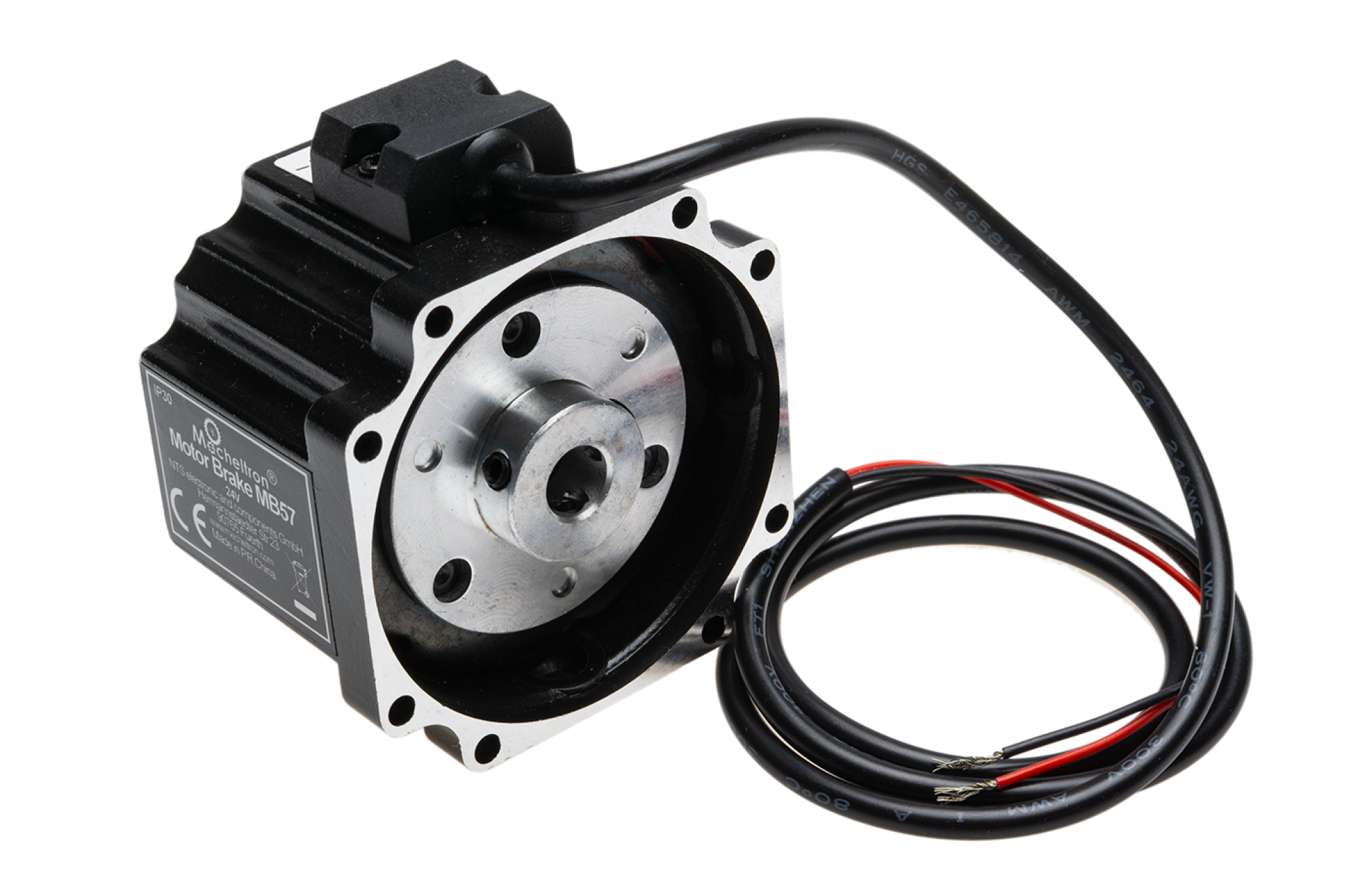

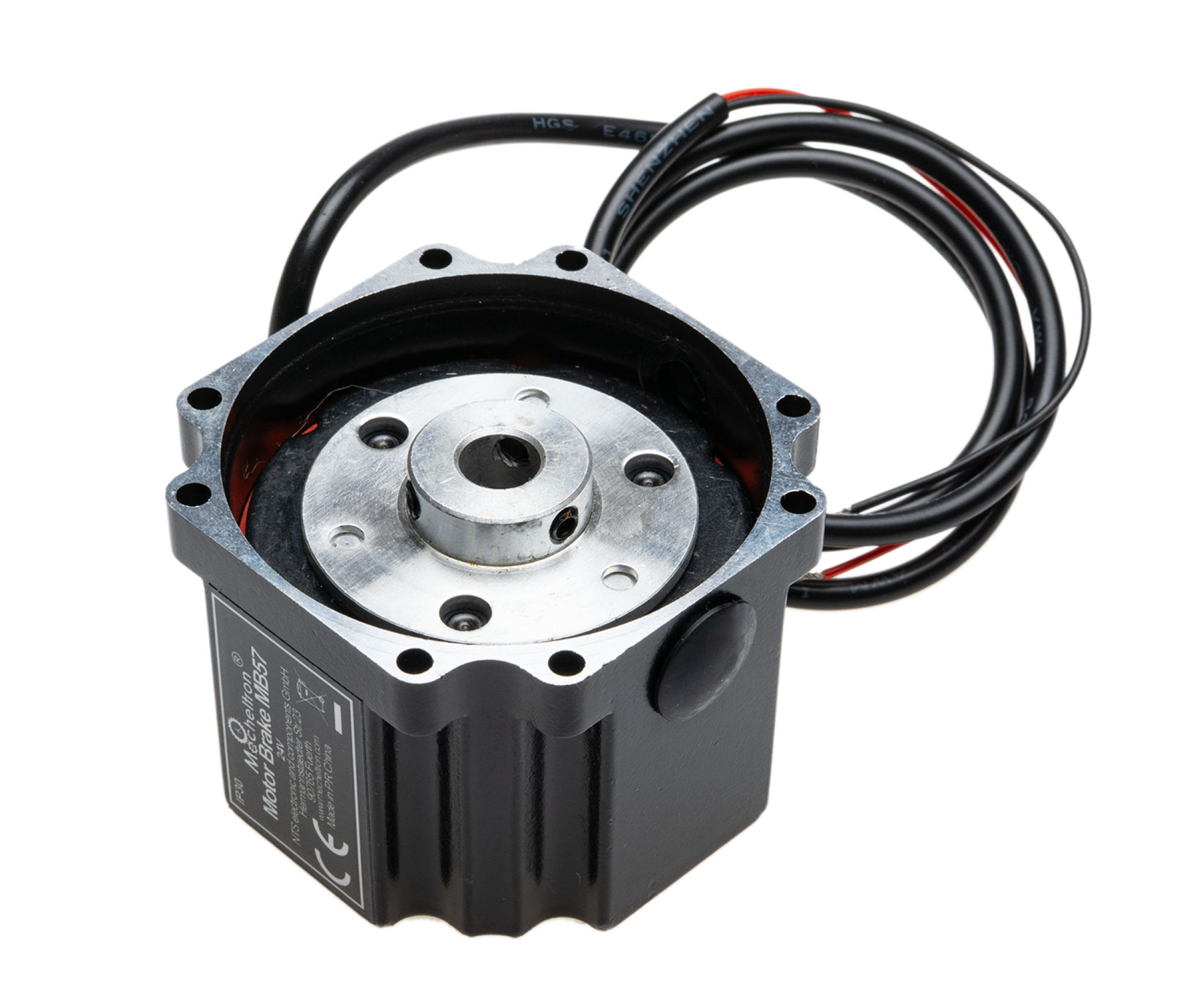

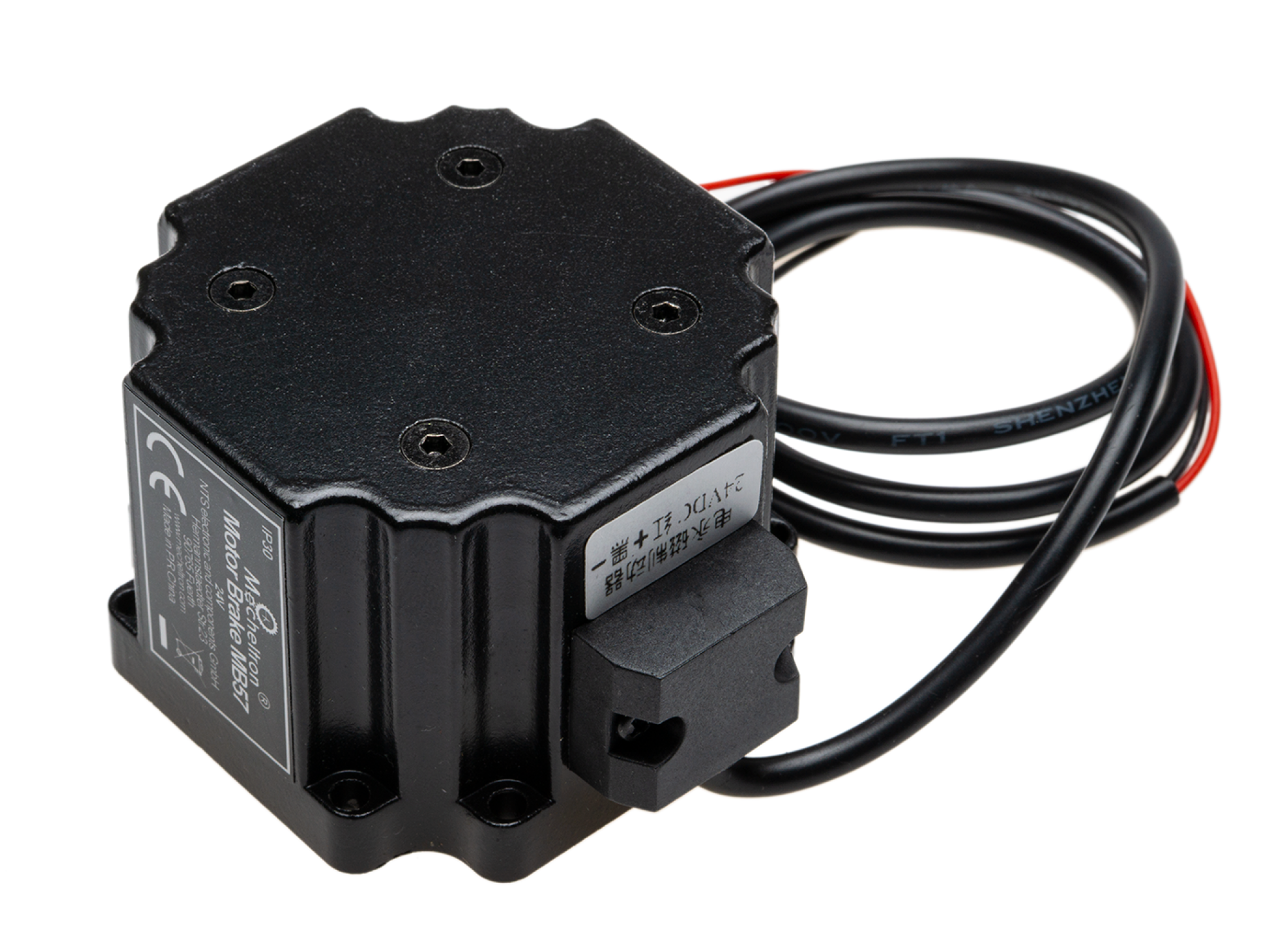

Motorbremse MB57

Für NEMA23-Motoren mit beidseitig ausgeführter Welle

Die Motorbremse ist eine Sicherheitssperre für Achsantriebe. Sie verhindert ungewollte Bewegungen der Maschine im abgeschalteten Zustand, insbesondere bei Stromausfall. Vor allem die Z-Achse ist dafür anfällig, speziell bei Verwendung einer schweren Frässpindel kann es hier zum allmählichen Absinken kommen — mit möglicherweise fatalen Folgen beim Wiedereinschalten.

Die Motorbremse verhindert solche Bewegungen durch eine im Ruhezustand federbelastete Bremsscheibe. Bei Anliegen der Arbeitsspannung von 24 V wird die Bremse elektromagnetisch geöffnet und die Achse ist frei beweglich.

Technische Daten:
Wellendurchmesser: 8 mm
Bremsmoment: 3 Nm
Betriebsspannung: 24 VDC
Leistungsaufnahme: 4,5 W



Vergleichen Sie vor der Bestellung die aus dem Datenblatt ersichtlichen
Montagemaße mit den Verhältnissen am vorgesehenen Schrittmotor!
