Sorotec Alu-Line 1110 Heavy Gantry Bausatz
Auf Grund der großen Abmessungen werden bei der ALU-Line Heavy Profile und Kugelumlaufspindeln mit höheren Querschnitten verbaut. Die Heavy-Gantry-Version wird zusätzlich mit zwei außenliegenden X-Antriebsspindeln für doppelte Power geliefert.

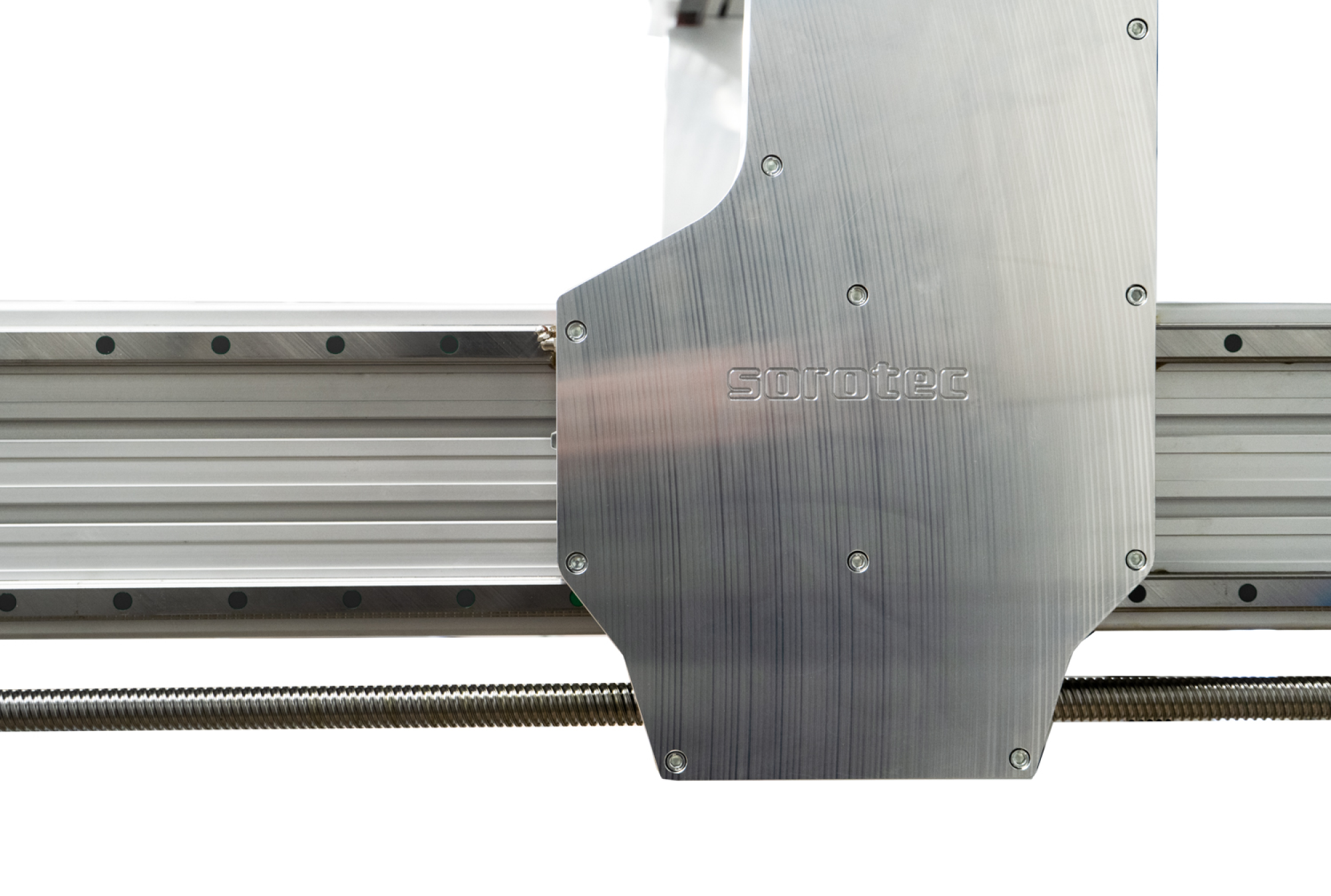

Auf der X-Achse wird das 90 x 90 Profil gegen ein 180 x 90 Profil ersetzt, um die Durchbiegung auf ein Minimum zu reduzieren. Auf jeder Seite werden zwei Linear-Führungsschienen auf dem 180er Profil montiert, um eine noch höhere Stabilität des Portals zu erreichen.
Unsere Maschinen werden mit vorgespannten 20 mm Linearführungen ausgestattet, um eventuell auftretende Vibrationen auf ein Minimum zu reduzieren.
Mit diesem Bausatz erhalten Sie alle benötigten Teile für den mechanischen Aufbau der Portalfräse. Die Schleppketten und Schrittmotoren sind nicht im Lieferumfang enthalten.
Optional erhältliche Portalerhöhung

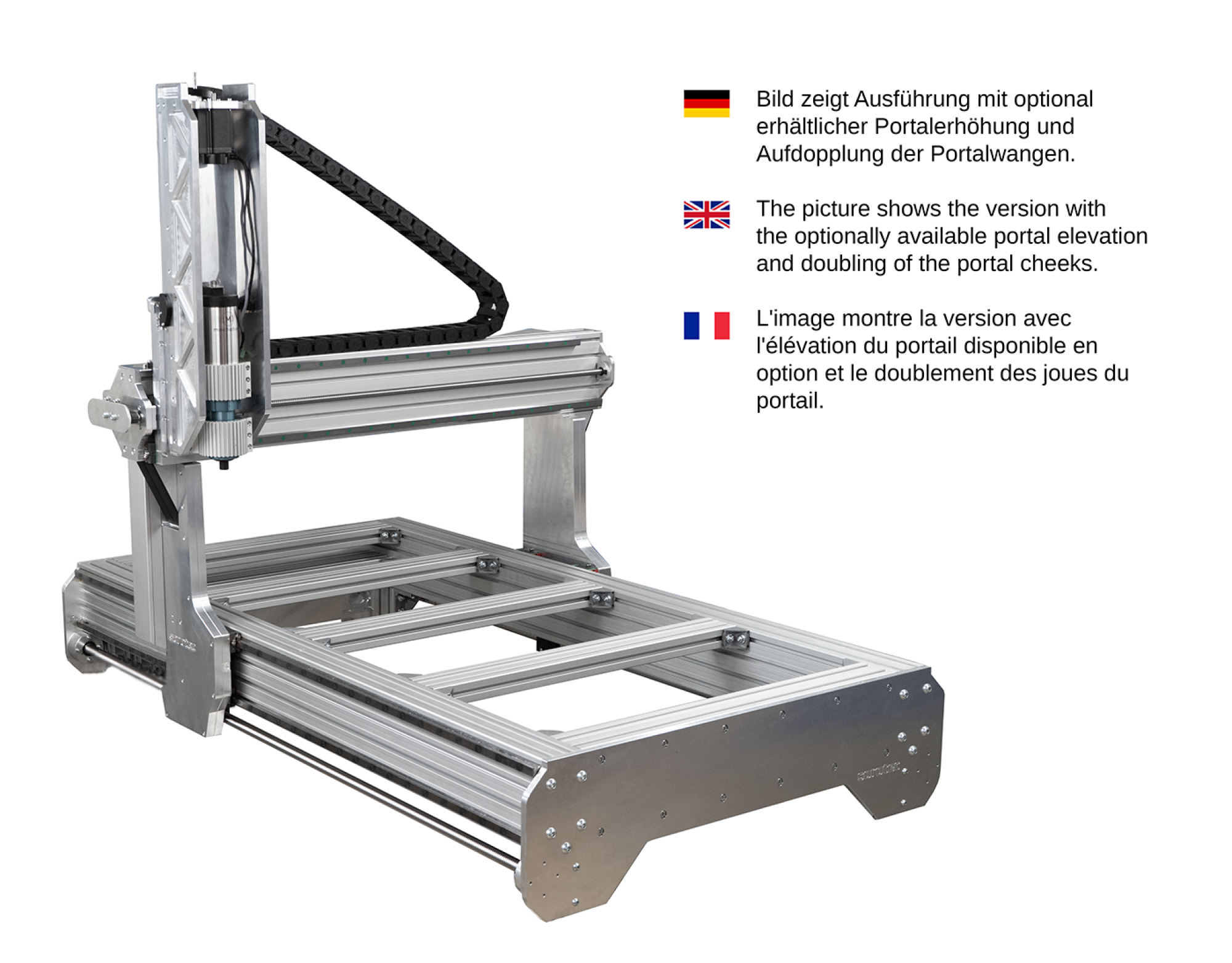

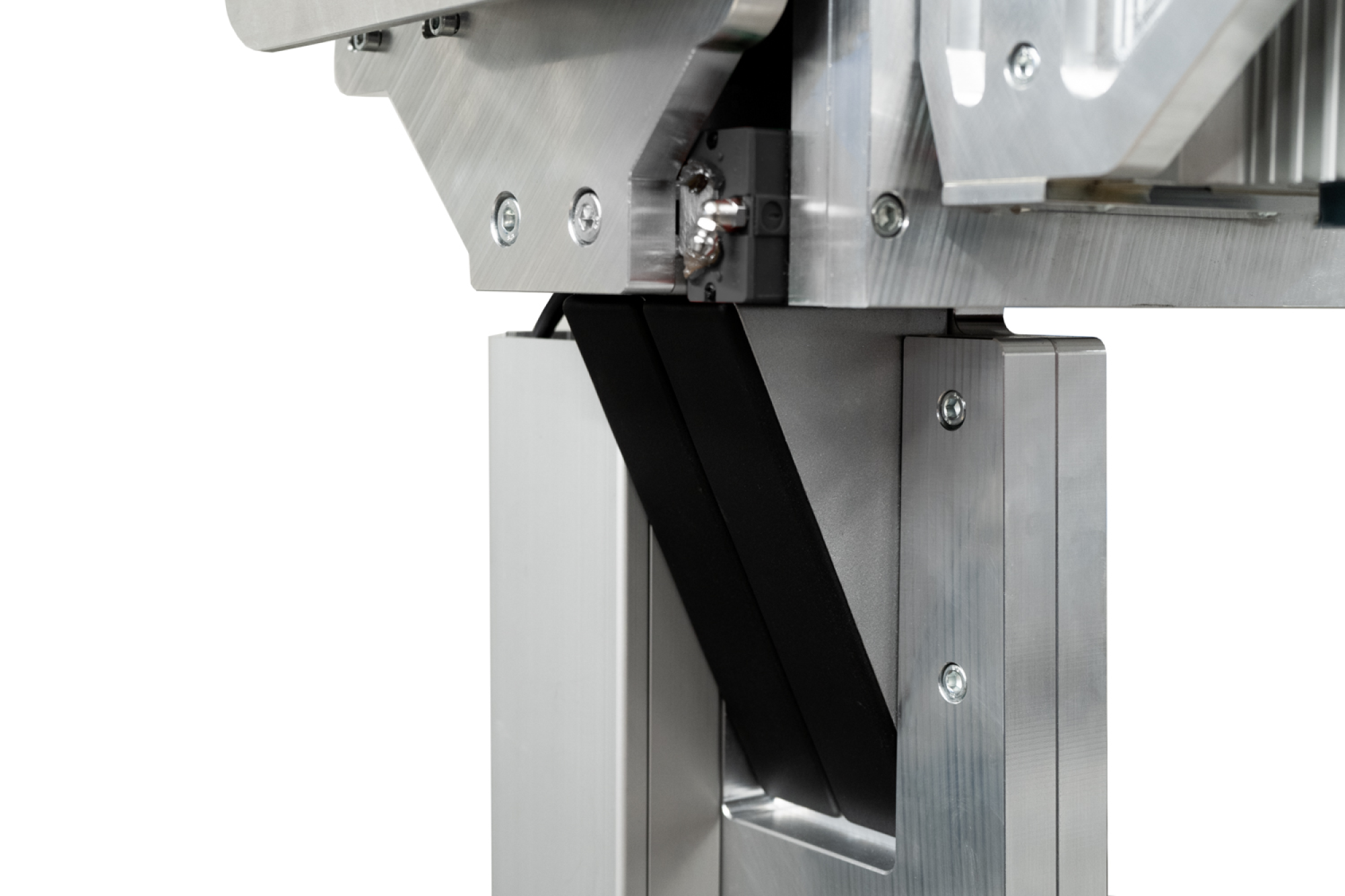

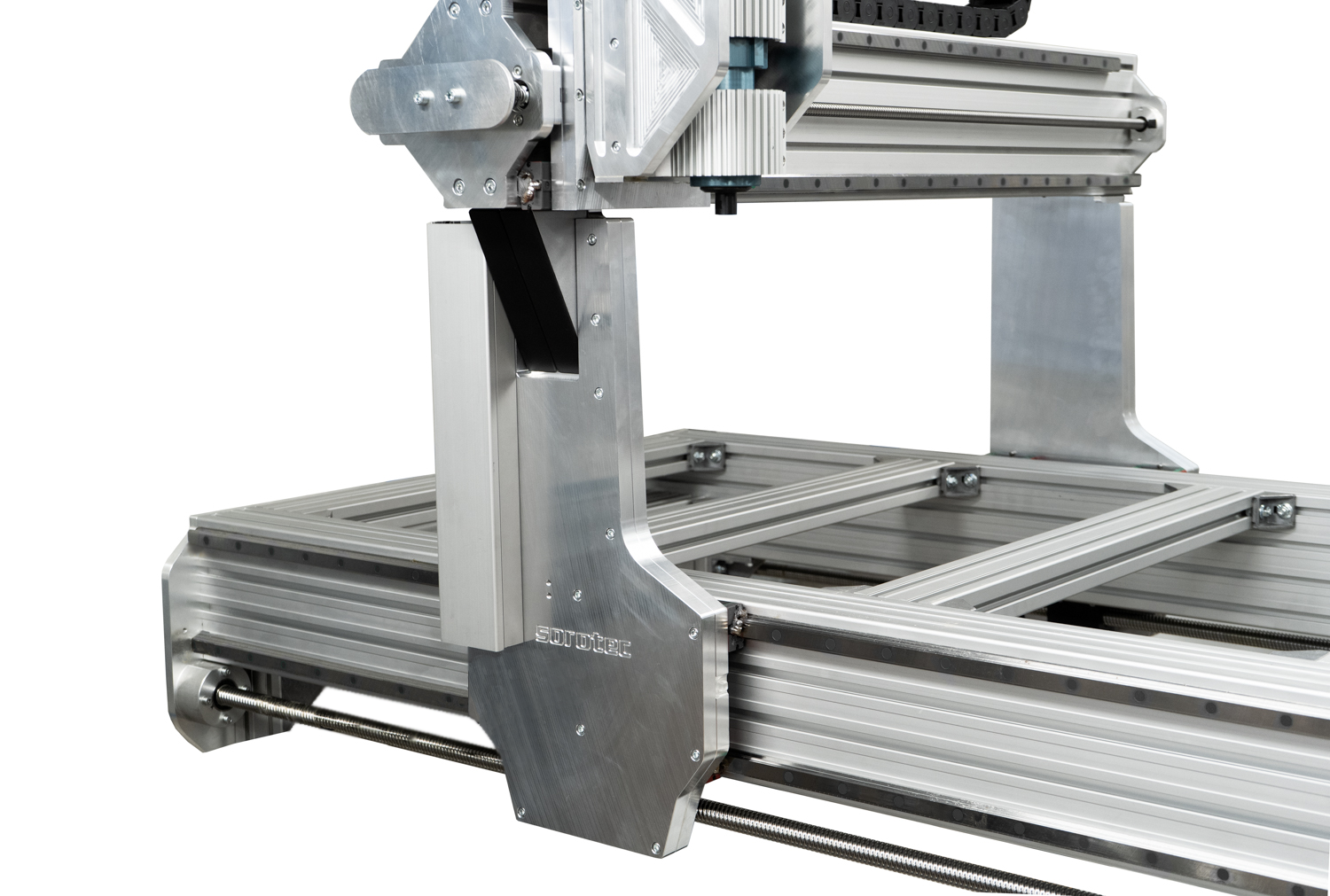

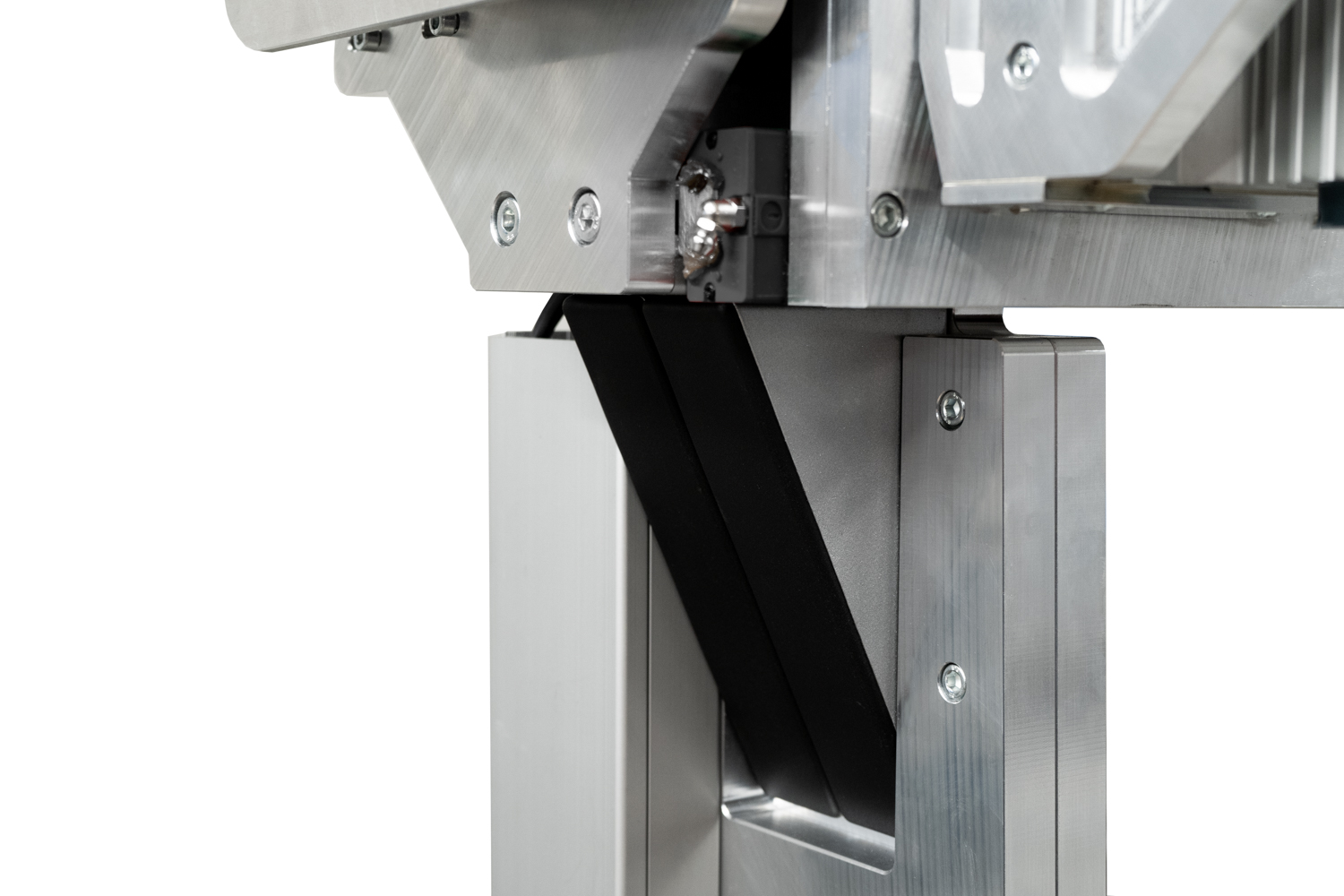

Die Abbildungen zeigen eine Maschine mit Portalerhöhung auf 320 mm Durchlasshöhe und gedoppelten Portalwangen. Ebenfalls erhältlich ist eine Erhöhung auf 420 mm Durchlasshöhe mit dreifachen Portalwangen.
Technische Daten |
Verfahrwege |
X: 1150 mm
Y: 1050 mm
Z: 220 mm
|
Durchlass unter Portal |
270 mm
(ohne Aufspannplatte) |
Aufspannfläche |
X: 1500 mm
Y: 1050 mm |
Aufstellmaße |
L: 1550 mm
B: 1460 mm
|
Führungen |
Linearführungen
Baugrösse 20 auf allen Achsen |
Kugelumlaufspindeln
Toleranzklasse T07 |
X: 25 x 10 mm
Y: 16 x 10 mm
Z: 16 x 5 mm |
Gewicht ohne Zubehör |
ca. 170 kg |
Lieferumfang:
Die Mechanik wird in Einzelteilen zur Selbstmontage geliefert. Die Bilder zeigen jeweils den fertig montierten Zustand.
Die hier vorgestellte Teilesatz stellt nach der Fertigstellung eine in der EG-Maschinen-richtlinie so genannte "unvollständige Maschine" dar. Diese muss durch Hinzufügen weiterer Komponenten zu einer fertigen Maschine ergänzt werden. Dazu können die von Sorotec angebotene Umhausung und das Modul funktionale Sicherheit (Bedienerschutz) verwendet werden. Lesen Sie dazu auch das
Informationsblatt. |
- 2x Linearfahrunggschienen je Portalwange in der X-Achse
- 2 aussen liegende Kugelumlaufspindeln der X-Achse
- Aluprofile und Frästeile zum Aufbau der Maschine
- 20er Linearführungen und Führungswagen
- Kugelumlaufspindeln
- HTD Zahnriemen und Riemenräder (für 8er Welle)
- Mechanische Referenzschalter für alle Achsen
- Kompletter Schraubensatz
- Montageanleitung
Erhältliches Zubehör:
- Elektromontagesatz
- Maschinenfüsse
- Schrittmotoren
- Schrittmotorsteuerungen
- Schleppketten
- Steuersoftware
- CAD/CAM Systeme
- Frässpindeln (mit und ohne Werkzeugwechsler)
- Untergestell
- T-Nutenplatte
- Minimalmengenschmierungen
- Umhausung
- weiteres Zubehör
Lieferzeit auf Anfrage
