Präzisionsdrehmaschine PD 400
Spitzenweite 400 mm. Spitzenhöhe 85 mm. Spitzenhöhe über Support 58 mm. Zum Bearbeiten von Stahl, Messing, Aluminium und Kunststoff. Zum Plandrehen, Längsdrehen, Kegeldrehen und Gewindeschneiden. Mit reichhaltigem Systemzubehör können Sie auch Bohren, Fräsen und Nuten.

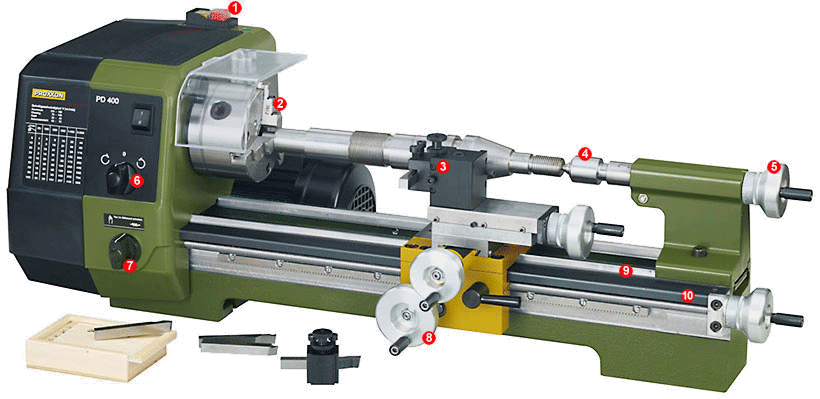

- Hauptschalter mit Wiederanlaufschutz und Not-Aus-Funktion.
- Präzisionsdrehfutter nach DIN 6386 (Ø 100 mm).
- Mit praktischem Mehrfach-Stahlhalter und 2 Stahlhalterelementen (höhenverstellbar und mit Anschlag).
- Inkl. mitlaufender Körnerspitze mit MK 2-Aufnahme im Reitstock.
- Handräder aus Aluminium mit justierbarem Skalenring aus Stahl.
- Ein Schalter für Rechtslauf, Linkslauf und Aus.
- Schalter zum Entkuppeln Leitspindel.
- Handrad für Schnellverstellung des Supportes.
- Quer verripptes Maschinenbett aus Grauguss. Mit geschliffener, breit-beiniger Prismenführung für Support und Reitstock.
- Verkleidete Leitspindel mit Trapezgewinde (12 x 1,5).
Hinweis: Die Drehmaschine PD 400 gibt es auch in CNC-Version (PD 400/CNC).
Maschinenbett: Aus hochwertigem Maschinenguss, quer verrippt mit breitbeiniger, geschliffener Prismenführung. Für schwingungsfreies Arbeiten auch bei hoher Belastung. Rückseitig mit Flansch und Gewindebohrungen zum Befestigen der Bohr- und Fräseinrichtung PF 230. Abgedeckte Leitspindel.
Spindelstock: Aus Alu-Druckguss. Überdimensionale Hauptspindel mit zwei nachstellbaren Kegelrollenlagern und MK 3-Aufnahme futterseitig. Spindeldurchlass 20,5 mm. Rundlaufgenauigkeit ohne Futter 1/100 mm. Drehschalter für die Zuschaltung des automatischen Vorschubs (wahlweise 0,07 und 0,14 mm/U). Leit- und Zugspindel mit Trapezgewinde (12 x 1,5 mm).
Reitstock: Aus Alu-Druckguss. Pinole Ø 24 mm, ausfahrbar bis 40 mm. Mit mm-Skala. Dazu mitlaufende Körnerspitze MK 2 und 10 mm-Zahnkranzbohrfutter (B 12 - Aufnahme/MK 2).
Support: Bettschlitten aus Zink-Druckguss. Querschlitten (Verstellweg 85 mm) und Oberschlitten (Verstellweg 52 mm) aus Stahl. Oberschlitten zum Kegeldrehen schwenkbar (Gradeinteilung bis 45° vorhanden). Mit Mehrfachstahlhalter und zwei Stahlhalter-Elementen für schnellen Wechsel und problemlose Höhenjustierung. Für Drehstähle 10 x 10 mm.
Antrieb: Kräftiger Kondensator-Motor für zwei Geschwindigkeiten und zusätzliches Drei-Stufen-Riemengetriebe. Spindeldrehzahlen bei Stufe 1: 80 - 330 - 1.400/min. Bei Stufe 2: 160 - 660 und 2.800/min.
Drehfutter: Hochwertiges 3-Backen-Futter nach DIN 6386, Klasse 1 (Rundlauftoleranz 0,04 mm). Spannbereich durch Wendebacken 3 - 100 mm. Dazu Drehfutterschutz mit Sicherheitsabschaltung.
Handräder: Aus Aluminium, mit auf 0 justierbarem Skalenring. Für Querschlitten und Oberschlitten: 1 Teilstrich = 0,025 mm. 1 U = 1 mm. Für Reitstock und Leitspindel: 1 Teilstrich = 0,05 mm. 1U = 1, 5 mm.
Support-Schnellverstellung: Durch großes Handrad über eine am Bett befestigte Zahnstange.
Gewindeschneideinrichtung: Für Links- und Rechtsgewinde. Mit Wechselrädern für 19 verschiedene Steigungen (metrisch): 0,2 - 0,25 - 0,3 - 0,35 - 0,4 - 0,45 - 0,5 - 0,6 - 0,7 - 0,75 - 0,8 - 0,9 - 1 - 1,25 - 1,5 - 1,75 - 2 - 2,5 - 3 mm. Auch für Zollgewinde von 10 - 48 Gang.
Sonstige technische Daten:
230 V. 50/60 Hz. Größe L 900, T 400, H 300 mm. Gewicht ca. 45 kg. Motor-Aufnahmeleistung 870 W, Abgabeleistung 550 W. Motordrehzahlen 1.400 / 2.800/min.
Zur Grundausrüstung gehört ein Mehrfach-Stahlhalter mit 2 Einsätzen.
