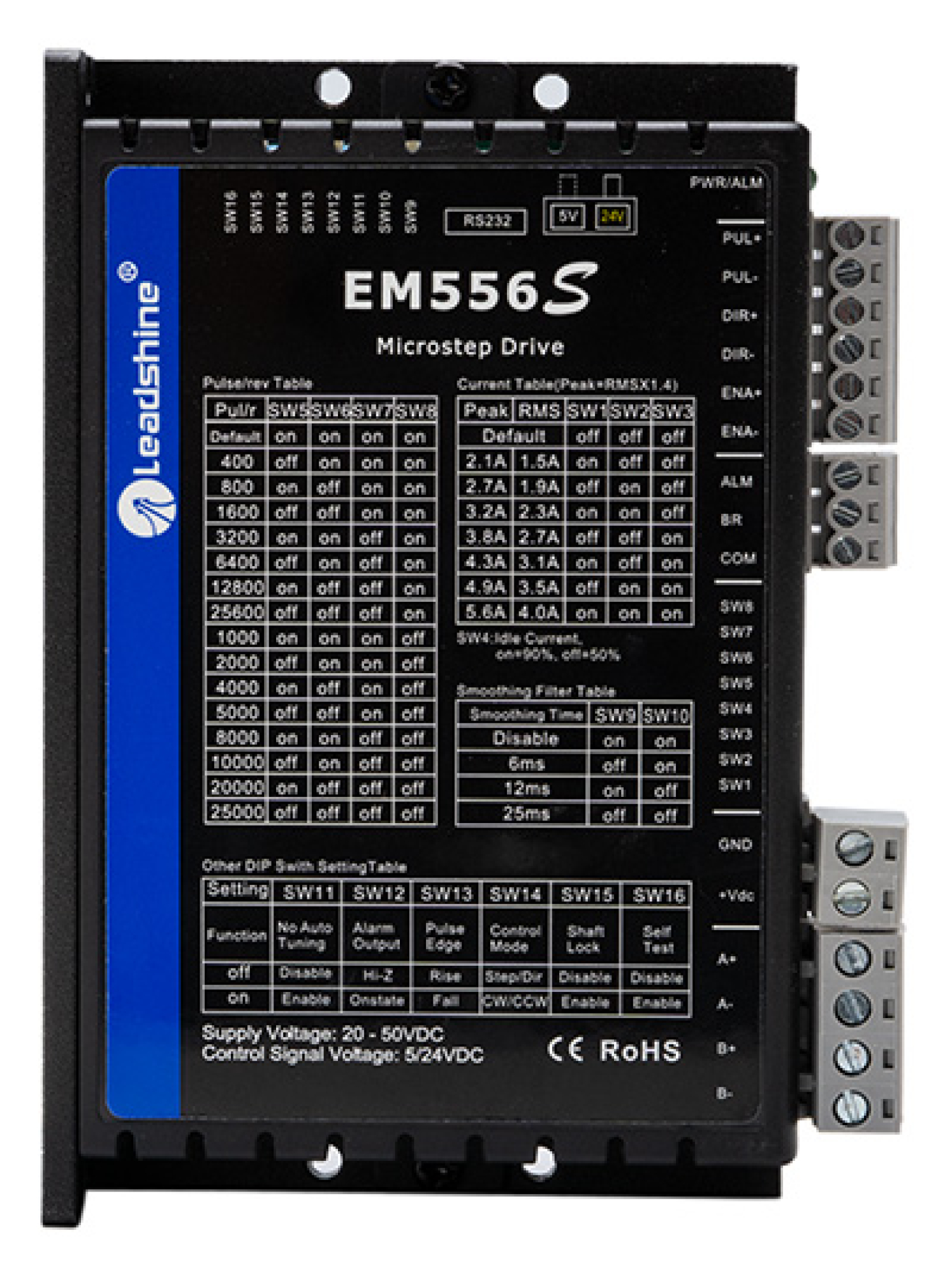

Schrittmotor-Endstufe Leadshine EM556S Digital
Schrittmotor-Endstufe Leadshine EM556S Digital
20 ... 50 VDC 0,5 ... 5,6 A
Produktmerkmale:
- Anti-Resonanz für optimales Drehmoment, extra sanfte Bewegung, geringe Motorerwärmung und Geräuschentwicklung
- Versorgungsspannung +20 bis +50 VDC
- Ausgangsstrom von 1,8 ... 5,6 A über DIP-Schalter, oder 0,5 ... 5,6 A über Software (Erhöhung um 0,1 A)
- Leerlaufstromabsenkung auf 50 % oder 90 % wählbar über SW4 zur Reduzierung der Motorerwärmung
- Motor-Selbsttest und Parameter Auto-Setup, bietet optimales Verhalten bei unterschiedlichen Motoren
- Schritt- und Richtungssteuerung (PUUDIR) oder CW/CCW (Doppelimpuls)
- Pulseingangsfrequenz bis zu 200 KHz (500 kHz optional)
- Konfigurierbare Steuerbefehlsglättung zur Reduzierung von Motorvibrationen
- Mikroschrittauflösung von 16 Einstellung von 200 - 25.600 über DIP-Schalter, oder 200 - 51.200 über Software (in 200er-Schritten)
- Komfortable Selbsttest für einfache Diagnose
- Soft-Start ohne "Sprung" beim Einschalten
- Ausgangs-Steuersignal für Fehlerfall und Motorbremse
- Schutz vor Überspannung, Überstrom und Motorkabelfehlem
Produktbeschreibung:
Der EM556S ist ein neuer und vielseitiger digitaler Schrittantrieb, der auf den weit verbreiteten DM-Schrittantrieben von Leadshine basiert (10+ Millionen Einheiten weltweit im Einsatt). Unter Beibehaltung der Eigenschaften von einfachem Design, einfacher Einrichtung, hoher Präzision und Zuverlässigkeit hat Leadshine ihn durch die Übernahme der neuesten Schrittsteuerungs-Technologie aufgerüstet und zusätzliche fortschrittliche Funktionen für besseres Drehmoment (10 - 25 %), schnellere Reaktionszeit, Glättung von Steuerbefehlen, einfachen Selbsttest usw. hinzugefügt. Der EM556S ist in der Lage, 2-Phasen und 4-Phasen Schrittmotoren gleichmäßig und mit sehr geringer Motorerwärmung und Geräuschentwicklung zu betreiben. Er kann eine Versorgungsspannung von +20 bis +50 VDC aufnehmen und einen Strom von 0,5 bis 5,6 A ausgeben. Alle Mikroschritt- und Ausgangsstrom-Konfigurationen können einfach über eingebaute DIP-Schalter vorgenommen werden. Die Art der Ansteuerung (Schritt & Richtung oder CW/CCW) und die Steuersignal glättende Filterung können ebenfalls über DIP-Schalter konfiguriert werden. Daher ist der EM556S die ideale Wahl für viele Anwendungen, die eine einfache Schritt- und Richtungssteuerung oder eine CW/CCW-Steuerung von NEMA 17, NEMA 23 und NEMA 24 Schrittmotoren erfordern.
Der EM556S ist ein neuer und vielseitiger digitaler Schrittantrieb, der auf den weit verbreiteten DM-Schrittantrieben von Leadshine basiert (10+ Millionen Einheiten weltweit im Einsatt). Unter Beibehaltung der Eigenschaften von einfachem Design, einfacher Einrichtung, hoher Präzision und Zuverlässigkeit hat Leadshine ihn durch die Übernahme der neuesten Schrittsteuerungs-Technologie aufgerüstet und zusätzliche fortschrittliche Funktionen für besseres Drehmoment (10 - 25 %), schnellere Reaktionszeit, Glättung von Steuerbefehlen, einfachen Selbsttest usw. hinzugefügt. Der EM556S ist in der Lage, 2-Phasen und 4-Phasen Schrittmotoren gleichmäßig und mit sehr geringer Motorerwärmung und Geräuschentwicklung zu betreiben. Er kann eine Versorgungsspannung von +20 bis +50 VDC aufnehmen und einen Strom von 0,5 bis 5,6 A ausgeben. Alle Mikroschritt- und Ausgangsstrom-Konfigurationen können einfach über eingebaute DIP-Schalter vorgenommen werden. Die Art der Ansteuerung (Schritt & Richtung oder CW/CCW) und die Steuersignal glättende Filterung können ebenfalls über DIP-Schalter konfiguriert werden. Daher ist der EM556S die ideale Wahl für viele Anwendungen, die eine einfache Schritt- und Richtungssteuerung oder eine CW/CCW-Steuerung von NEMA 17, NEMA 23 und NEMA 24 Schrittmotoren erfordern.
Datenblatt EM556S (deutsch)
Programmier-Software
