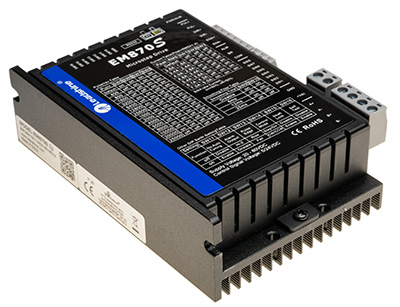

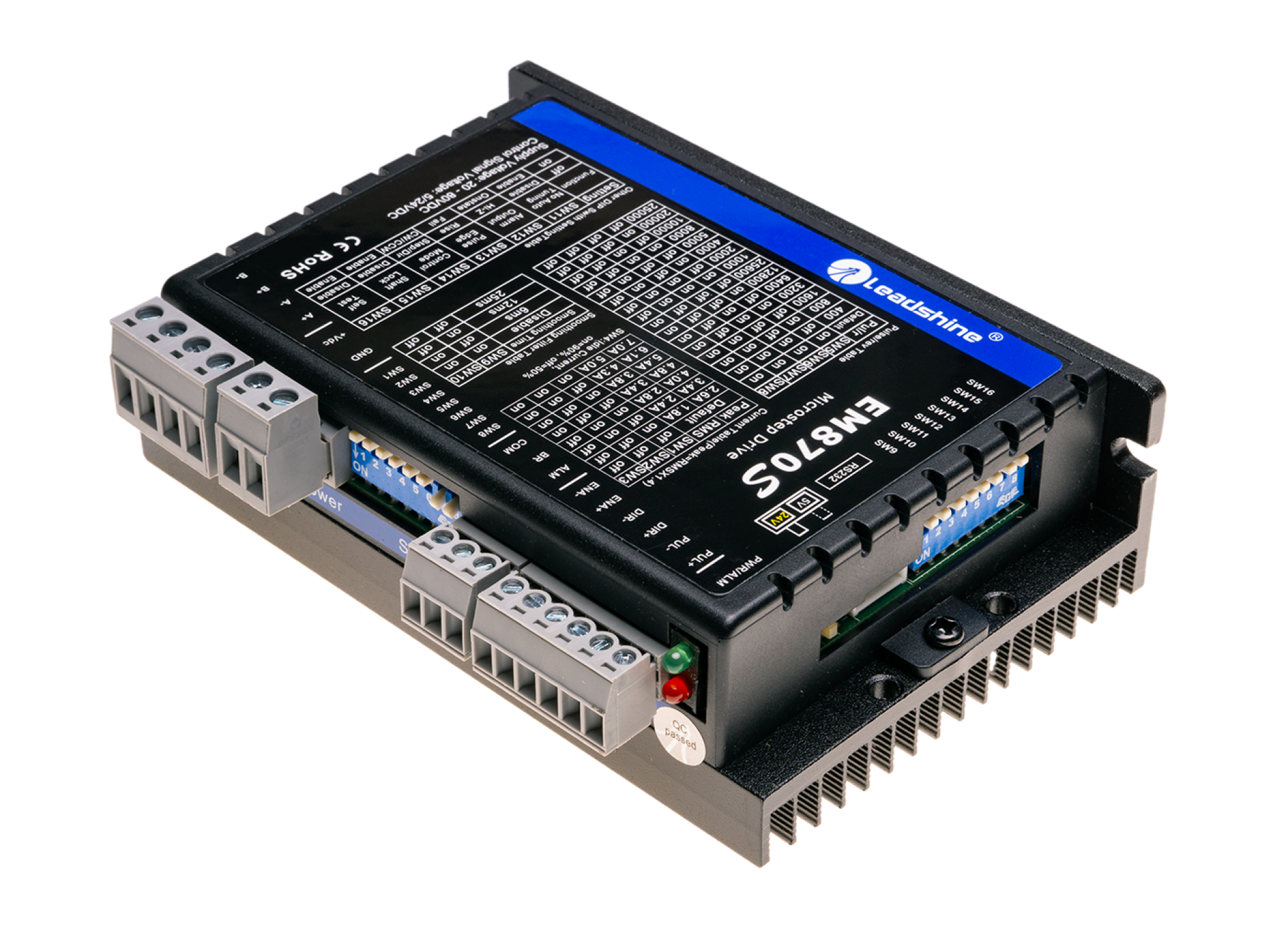

Schrittmotor-Endstufe Leadshine EM870S Digital

Der EM870S ist ein neuer und vielseitiger digitaler Schrittantrieb, der auf den weit verbreiteten DM-Schrittantrieben von Leadshine basiert (10+ Millionen Einheiten im Feld). Unter Beibehaltung der Eigenschaften von einfachem Design, einfacher Einrichtung, hoher Präzision und Zuverlässigkeit hat Leadshine ihn durch die Übernahme der neuesten Schrittsteuerungs-Technologie aufgerüstet und zusätzliche fortschrittliche Funktionen für besseres Drehmoment (10 - 25 %), schnellere Reaktionszeit, Glättung von Steuerbefehlen, einfachen Selbsttest usw. hinzugefügt.

Der EM870S ist in der Lage, 2-Phasen und 4-Phasen-Schrittmotoren gleichmäßig und mit sehr geringer Motorerwärmung und Geräuschentwicklung zu betreiben. Er kann eine Versorgungsspannung von +20 bis +80 VDC aufnehmen und einen Strom von 0,5 bis 7,0 A ausgeben. Alle Mikroschritt- und Ausgangsstrom-Konfigurationen können einfach über eingebaute DIP-Schalter vorgenommen werden. Die Art der Ansteuerung (Schritt & Richtung oder CW/CCW) und die Steuersignal glättende Filterung können ebenfalls über DIP-Schalter konfiguriert werden. Daher ist der EM870S die ideale Wahl für viele Anwendungen, die eine einfache Schritt- und Richtungssteuerung oder eine CW/CCW-Steuerung von NEMA 23, NEMA 24 und NEMA 34 Schrittmotoren erfordern.

• Anti-Resonanz für optimales Drehmoment, extra sanfte Bewegung, geringe Motorerwärmung und Geräuschentwicklung
• Versorgungsspannung +20 bis +80 VDC
• Ausgangsstrom von 1,4 ... 7,0 A über DIP-Schalter (Erhöhung um jeweils 0,8 A),
  oder 05 ... 7.0 A über Software (Erhöhung um 0,1 A)
• Leerlaufstromabsenkung auf 50 % oder 90 % wählbar über SW4 zur Reduzierung der Motorerwärmung
• Motor-Selbsttest und Parameter Auto-Setup, bietet optimales Verhalten bei unterschiedlichen Motoren
• Schritt- und Richtungssteuerung (PUUDIR) oder CW/CCW (Doppelimpuls)
• Pulseingangsfrequenz bis zu 200 kHz (500 kHz optional)
• Optisch Isolierte Eingänge mit 5 V oder 24 V
• Konfigurierbare Steuerbefehlsglättung zur Reduzierung von Motorvibrationen

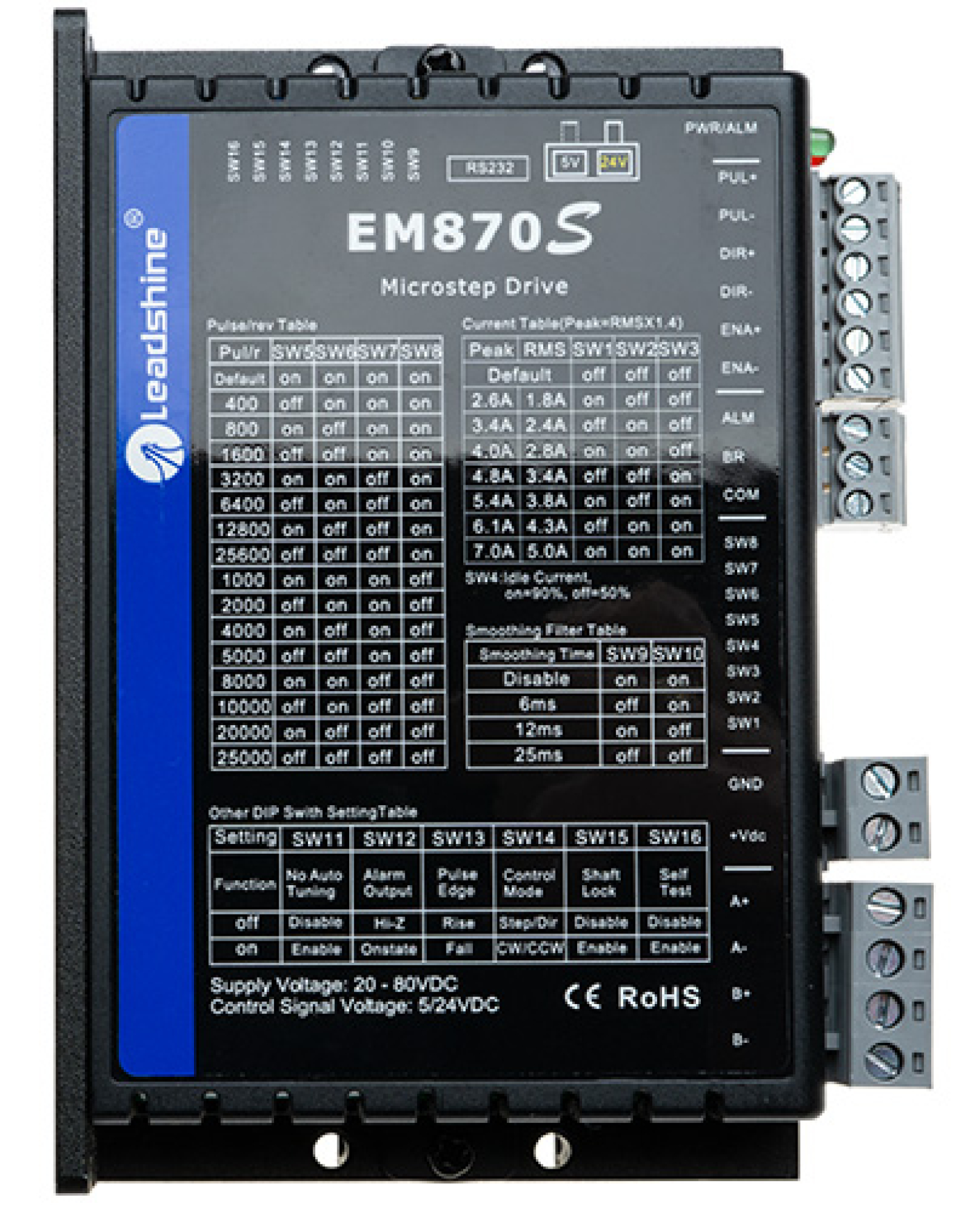

• Mikroschritlauflösung von 16 Einstellung von 200 ... 25.600 über DIP-Schalter,
  oder 200 - 51.200 über Software (in 200er-Schritten)
• Selbsttest für einfache Diagnose
• Soft-Start ohne "Sprung" beim Einschalten
• Ausgangs-Steuersignal für Fehlerlall und Motorbremse
• Schutz vor Überspannung, Überstrom und Motorkabelfehlern
