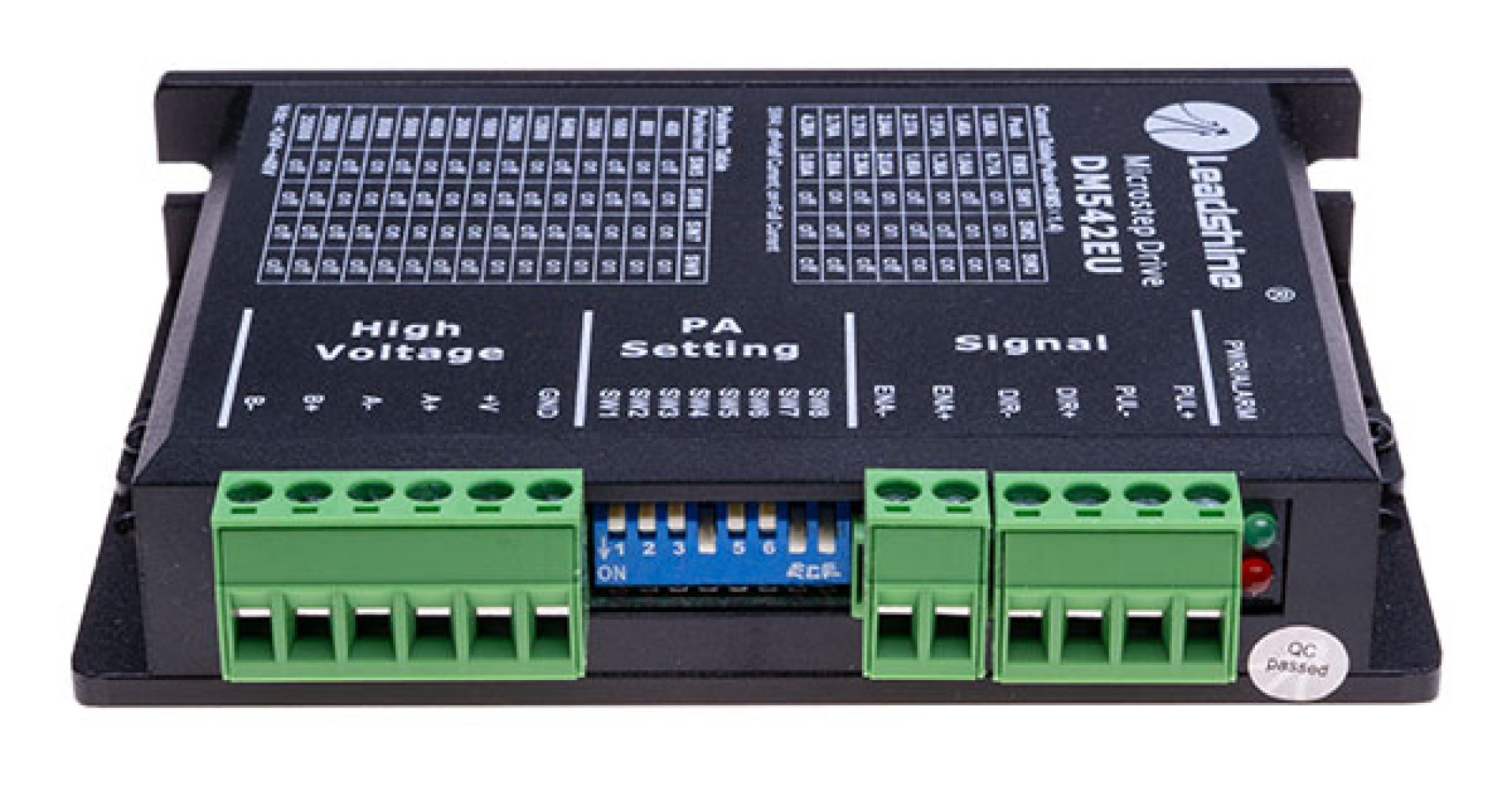

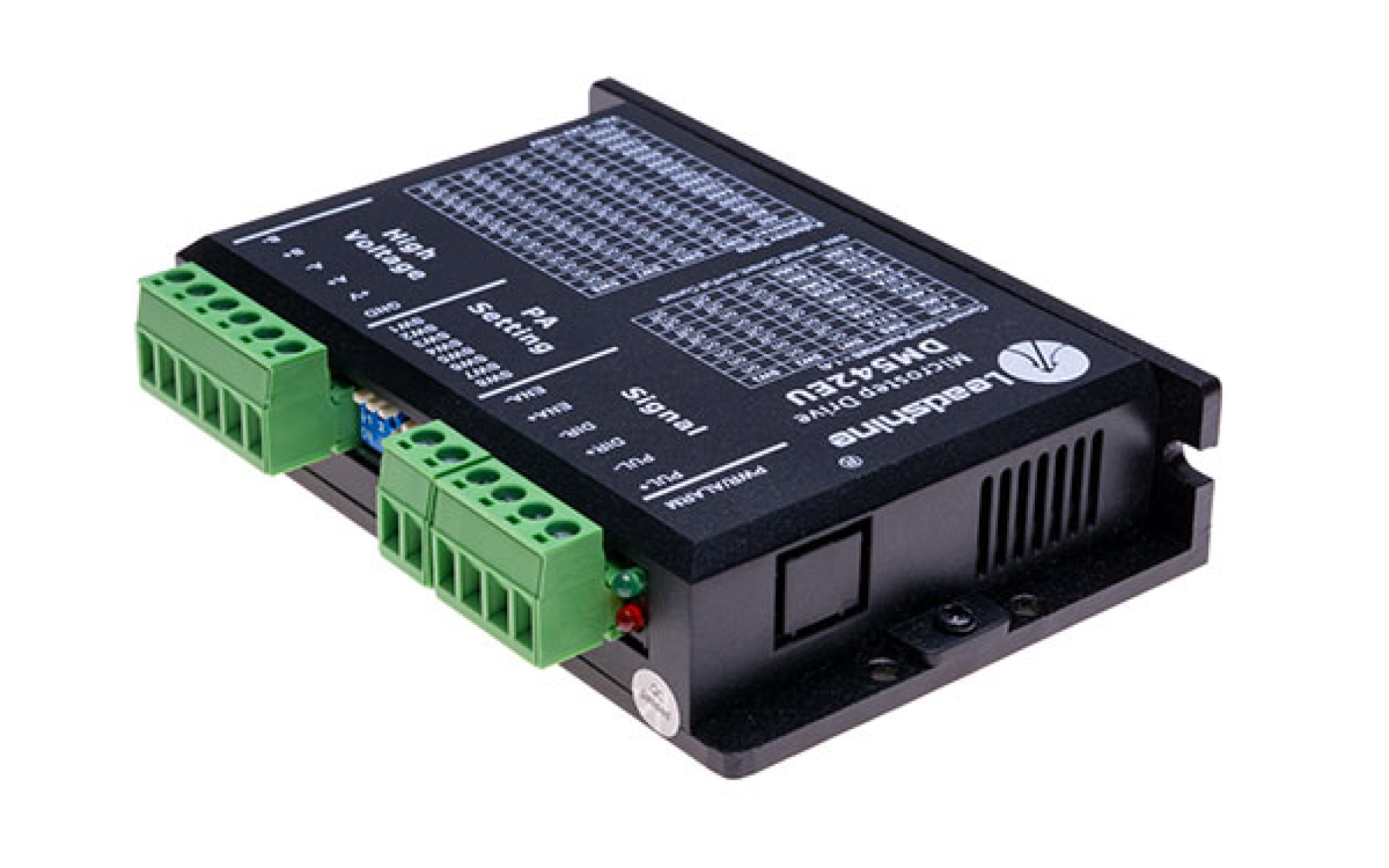

Schrittmotor-Endstufe Leadshine DM542EU Digital

Die DM542EU ist ein digitaler Schrittmotortreiber mit einfachem Design und einfacher Bedienung. Durch die Implementierung von Leadshines erweiterter Schrittmotorsteuerungstechnologie ist dieser Schrittmotorantrieb in der Lage, 2-Phasen- und 4- Phasen-Schrittmotoren mit optimalem Drehmoment bei niedriger Motorerwärmung und -geräusch zu betreiben. Die Betriebsspannung beträgt 20 - 50 V DC und er kann bis zu 4,2 A (Peak) Strom liefern.

Alle Mikroschritt- und Ausgangsströme werden über DIP-Schalter ausgeführt. Daher ist der DM542EU eine ideale Wahl für Anwendungen, die eine einfache Schritt- und Richtungssteuerung von NEMA 17, 23 und 24 Schrittmotoren erfordern.

Produktmerkmale:

• Versorgungsspannung bis +50 VDC (empfohlen nicht über 45 V wegen „back EMF“)

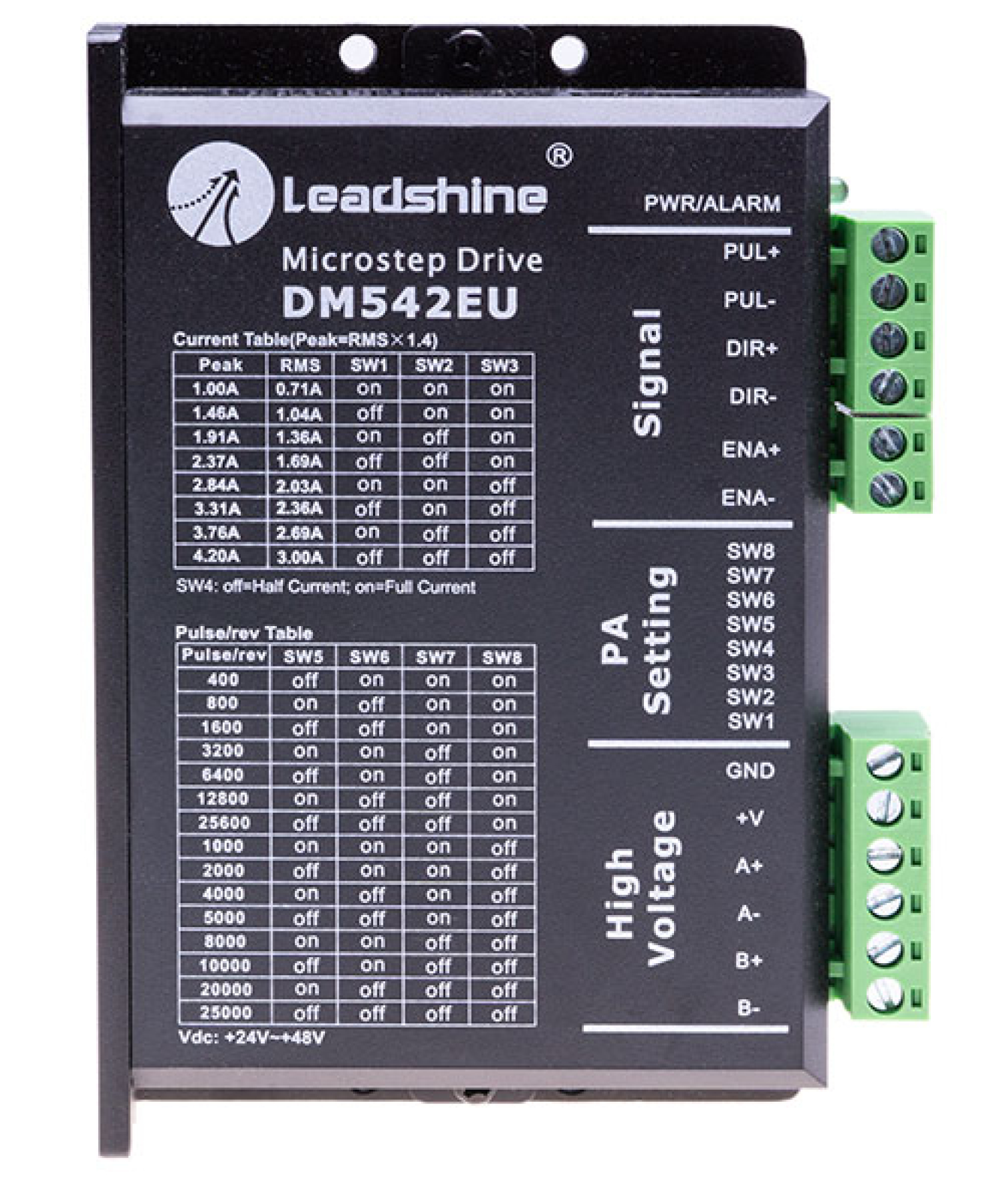

• Ausgangsstrom mittels DIP-Schalter in acht Schritten wählbar von 1,0 bis 4,2 A (Peak)
• Automatische Stromabsenkung (im Ruhebetrieb) zur Reduktion der Motorwärme
• Motor-Selbsttest und Auto-Setup
• „Soft-Start“ – kein Zucken beim Einschalten
• Eingangsfrequenz bis 200 kHz
• Eingänge optisch isoliert
• Anschluß an PC-Parallelport über Interfaceplatine oder Mikrocontroller
• 16 Einstellungen für Mikroschritte von 400 bis zu 25600 Mikroschritte / Umdrehung (beim Standard-1,8°-Motor)
• Für 2-Phasen und 4-Phasen-Motoren geeignet
• Unter-, Überspannungsschutz, Überstromschutz
• Abmessungen: 118 x 75,5 x 25,5 mm (L x B x H) ( Ohne Stecker gemessen)
• Gewicht ca. 280 gr
