Stahl T-Nutenplatte "Big Block" 3020
Stahl T-Nutenplatte "Big Block" 3020
Die T-Nutenplatte wird mit einer glatten, geschlossenen Unterseite geliefert; dadurch lässt sich die Platte auch auf einem Vakuumtisch ansaugen. Zum Befestigen auf einem Maschinentisch/ rahmen werden einfach an geeigneter Stelle Bohrungen angebracht. Dies können Sie ganz flexibel selbst machen, oder Sie nehmen unseren Service in Anspruch.Technische Daten:

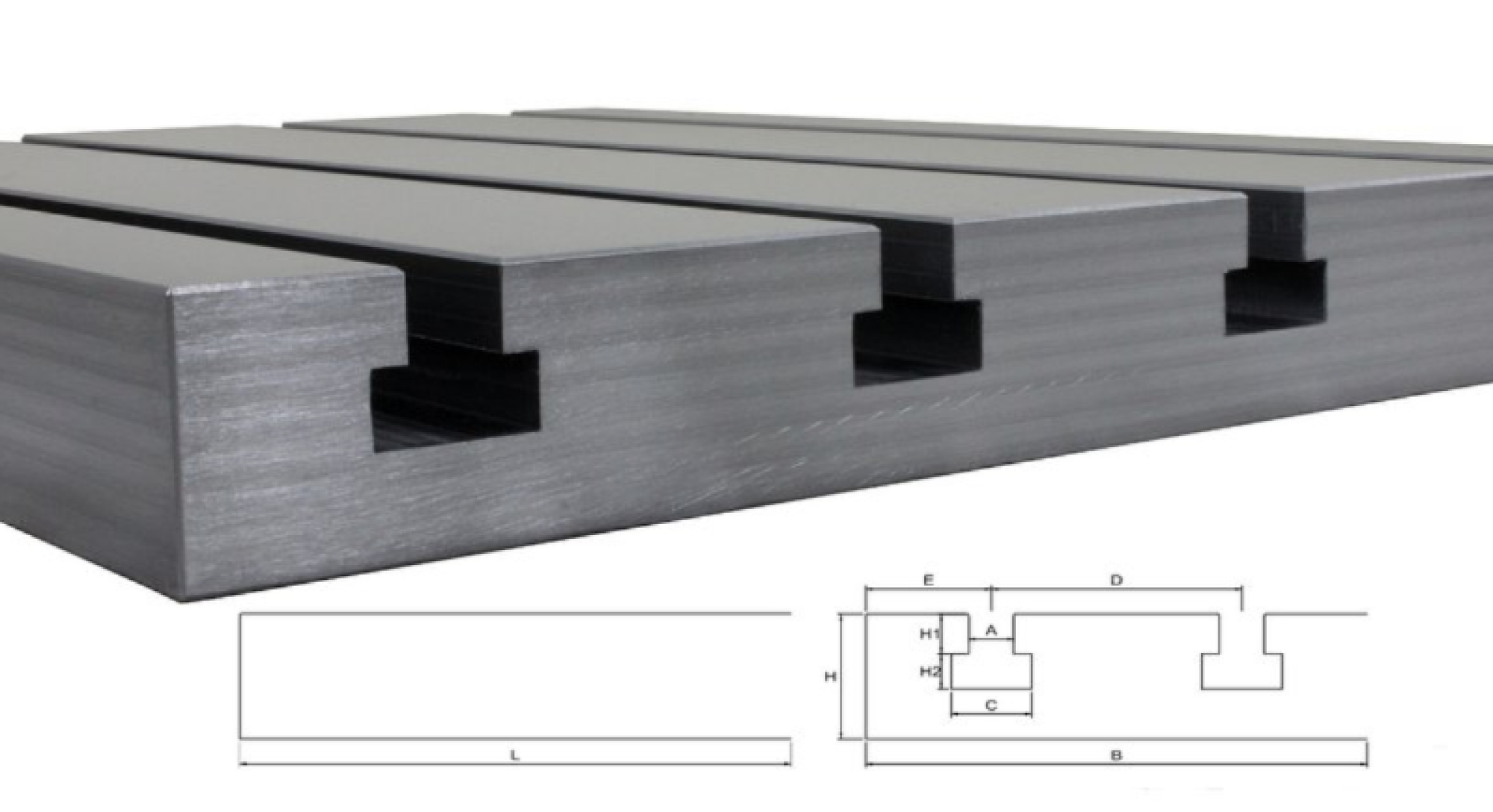

- Geeignet für Steine nach DIN 508
- Toleranz/Genauigkeit: +/- 0.01 mm /150 mm
- L = 300 mm
- B = 200 mm
- H = 50 mm
- H1 = 16 mm
- H2 = 14 mm
- D = 100 mm
- A = 18 mm
- C = 32 mm
- E = 50 mm
