PoStep60-256

Support für PoKeys

Sorotec verwendet selbst keine Produkte von PoLabs. Ohne eigene Erfahrung fehlt uns jedoch die Grundlage für eine kompetente Beratung. Dies stellt ausdrücklich keine Wertung dar! Wir verkaufen keine Produkte, von deren Qualität wir nicht selber überzeugt sind. Bei Fragen zur Auswahl oder Fehlerbehebung wenden Sie sich bitte direkt an den Hersteller (http://support.poscope.com/).

Programmierbare Schrittmotor-Endstufe, 6 A and 256 Mikroschritte

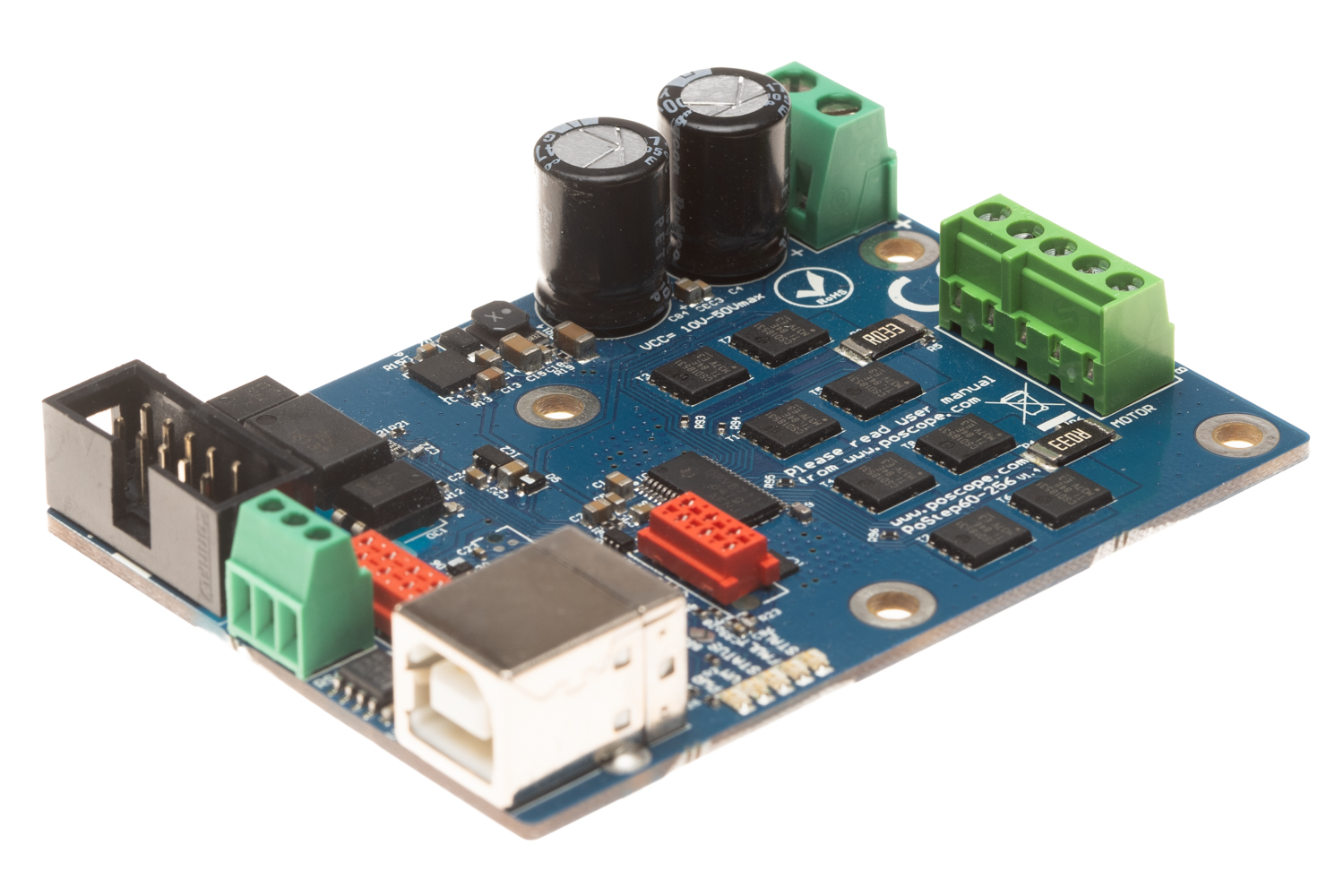

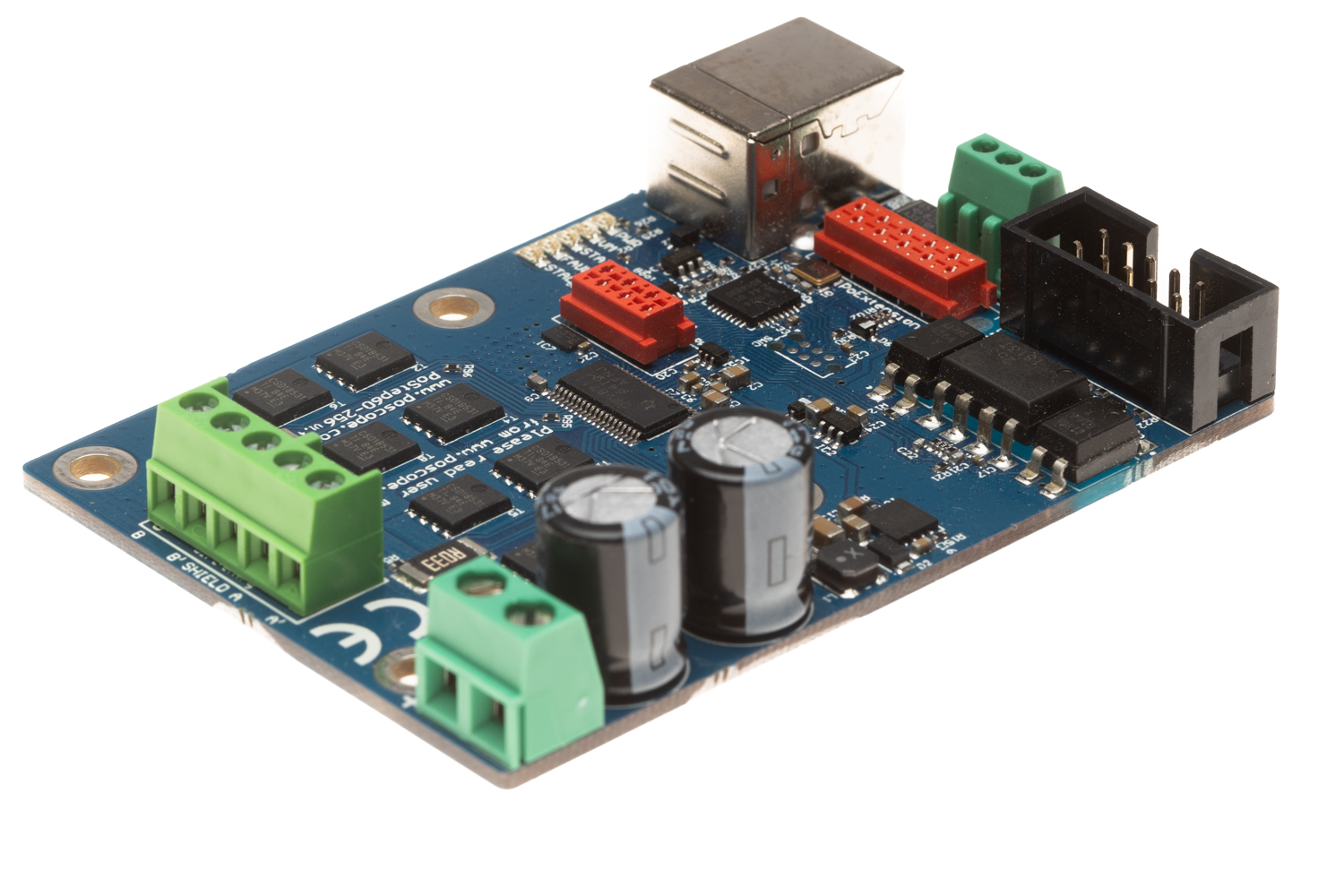

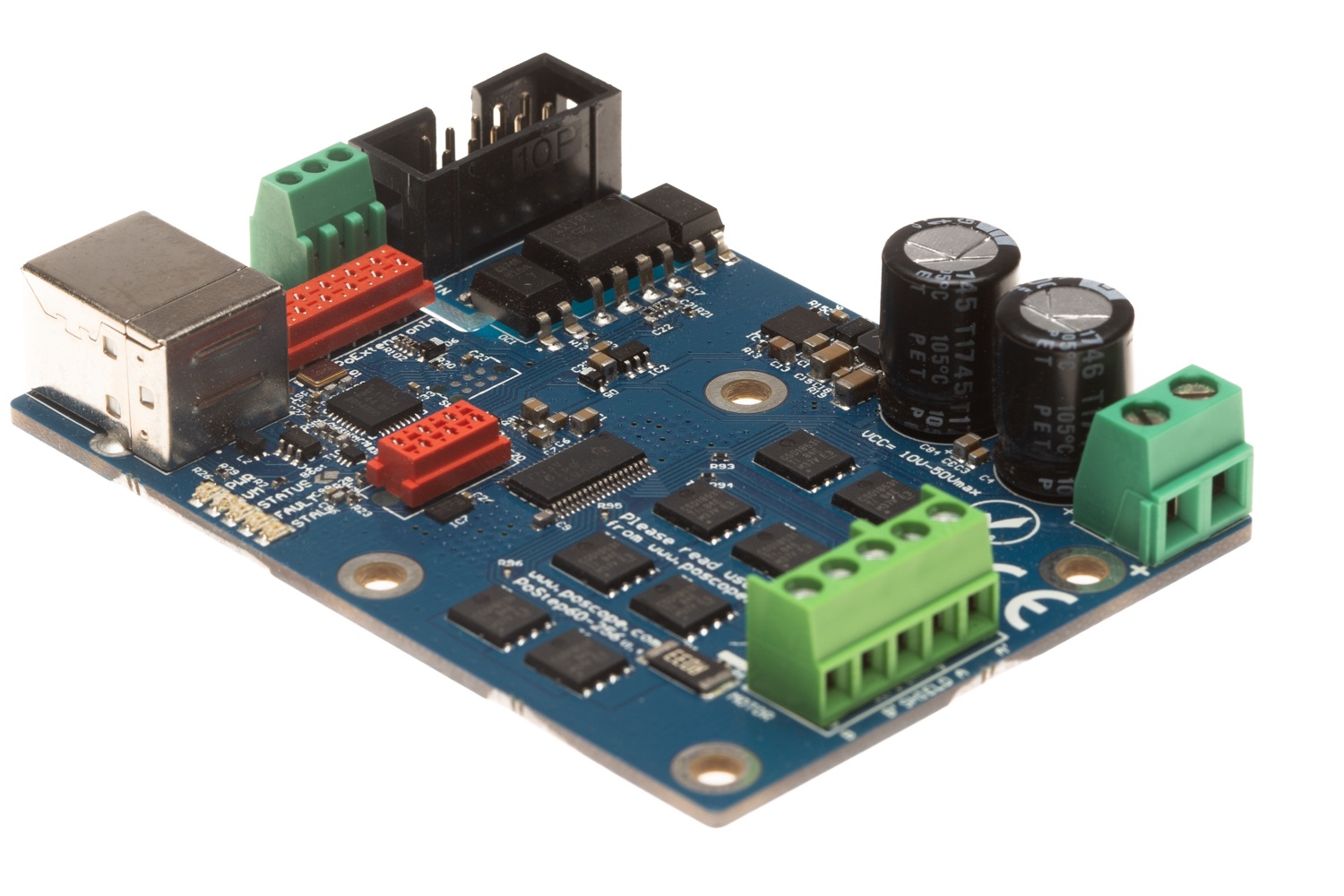

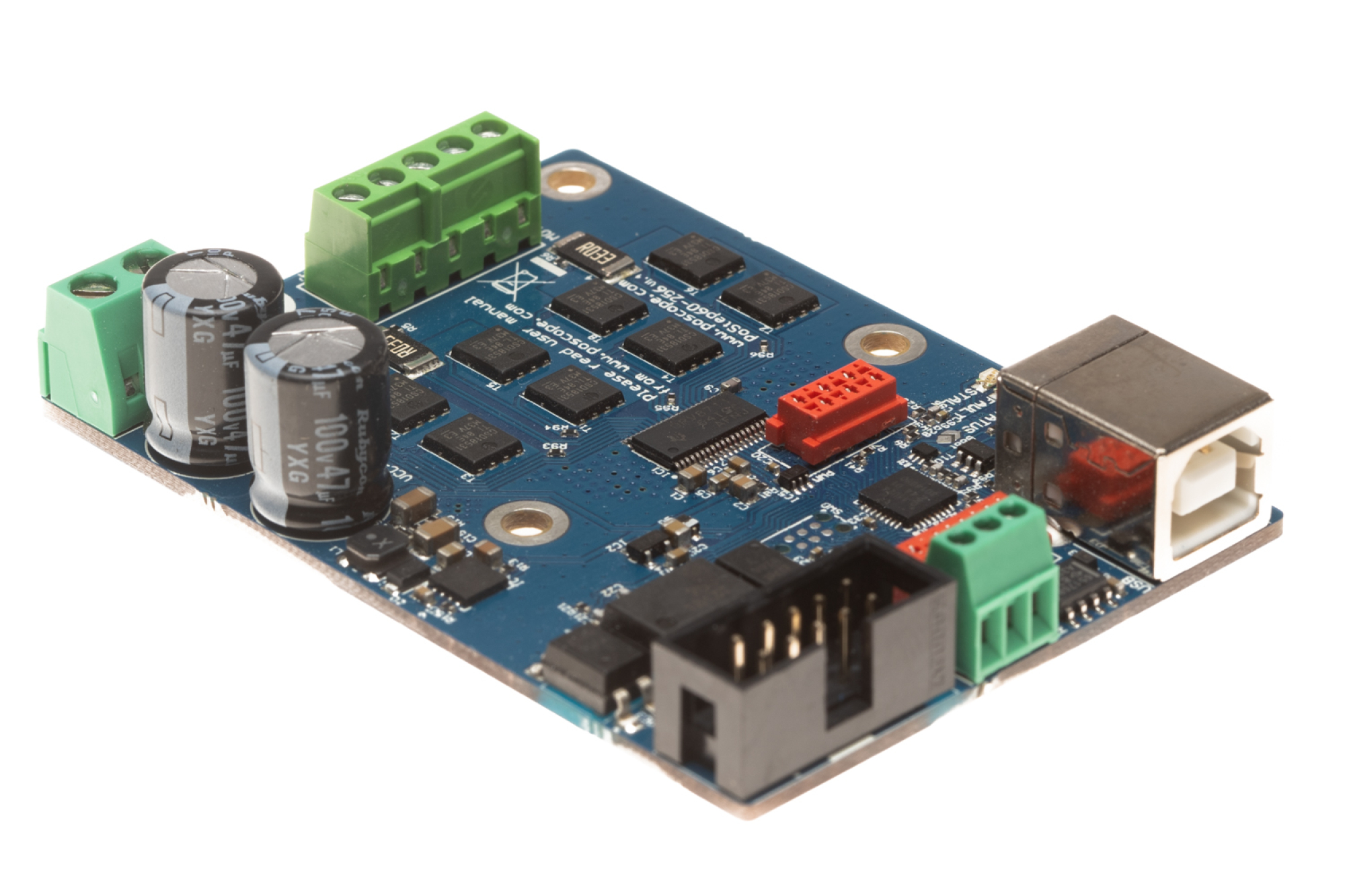

Der PoStep60-256-Schrittmotortreiber umfasst einen fortschrittlichen Schrittmotorcontroller und externe N-channel MOSFETs. Aufgrund der großen Flexibilität kann er einen bipolaren Schrittmotor oder zwei Gleichstrommotoren mit Bürstenantrieb antreiben. Ein integrierter Mikroschritt-Generator kann Schrittmodi vom Vollschritt bis zum 1/256-Schritt ausführen. In den Einstellungen stehen eine adaptive Austastzeit und verschiedene aktuelle Abklingmodi, einschließlich eines automatisch abgemischten Abklingmodus zur Verfügung. Dadurch kann ein extrem weiches Bewegungsprofil erreicht werden.

Eine standardmäßige Schritt- / Richtungs- oder PWM-Schnittstelle ermöglicht eine einfache Anbindung an Controller-Schaltungen. Alle Laufparameter (Ausgangsstrom (Drehmoment), Mikroschritt, Schrittmodus, Abklingmodus usw.) können über USB eingestellt werden. Darüber hinaus ist das Speichern aller Parameter für den Standalone-Betrieb im nichtflüchtigen Speicher möglich. Zum Schutz des Schrittmotortreibers und des Motors sind ein Überstromschutz, ein Kurzschlussschutz, eine Überspannungsabschaltung und eine interne Überhitzung vorgesehen. Diese Fehlermodi werden über die Fehler-LED angezeigt, während in der Konfigurationssoftware zusätzliche Informationen zur detaillierten Fehleranalyse zur Verfügung stehen.

Eigenschaften:

• Phasenstrom bis zu 6 A, wodurch der Treiber auch für größere Motoren geeignet ist
• Einfacher Strom, Mikroschritt und andere Einstellungen per Software über USB einstellbar
• Grundeinstellungen über I2C von der PoKeys57CNC USB- und Ethernet-CNC-Steuerung
• Kompatibel mit 4-, 6- und 8-Draht-Schrittmotoren beliebiger Spannung
• Spannungsversorgung: 10 ... 50 VDC
• 1, 2, 4, 8, 16, 32, 64, 128 und 256 Mikroschritte in Software einstellbar
• Mixed Decay-Modus für sanftere Bewegungen und geringen Stromverbrauch
• 3,3 V und 5 V logisch kompatible isolierte Eingänge
• 250 kHz max. Schrittfrequenz
• 0 ... 70 °C Betriebstemperatur
• LED-Anzeigen für Power, VM, Status, Fault und Stal zur schnellen Diagnose
• Temperatursensor an Bord für präzise Temperaturmessung
• Verbessertes Wärmemanagement für zuverlässigen Betrieb ohne Kühlkörper
• Motorsteuerung direkt von USB (ohne Motion Controller) zum Testen der Motoreinstellung
• Kompakte Größe: 54 mm x 75 mm
