Vakuumtisch Eco 10560
Passend für Hobby-Line 10560
Anschluss zweiseitig kurze Seite
Wenn es darum geht, flächige Werkstücke schnell und einfach zur Bearbeitung zu befestigen, sind Vakuumtische unschlagbar: Rohling auflegen, Vakuum einschalten, fertig - im Idealfall ist das so schnell und simpel, wie es sich liest. Bisher sprach jedoch oft der vergleichsweise hohe Preis gegen die Verwendung zu Hobbyzwecken. Doch das ändert sich jetzt.
Möglich macht das die Entdeckung, dass MDF-Platten luftdurchlässig sind. Im Sandwich mit einem Unterbau mit Luftkanälen entsteht eine auf ganzer Fläche saugende Werkstückauflage - die auf den Fotos zu sehenden Bohrungen dienen der Befestigung mit M6 x 12 Zylinderkopfschrauben.

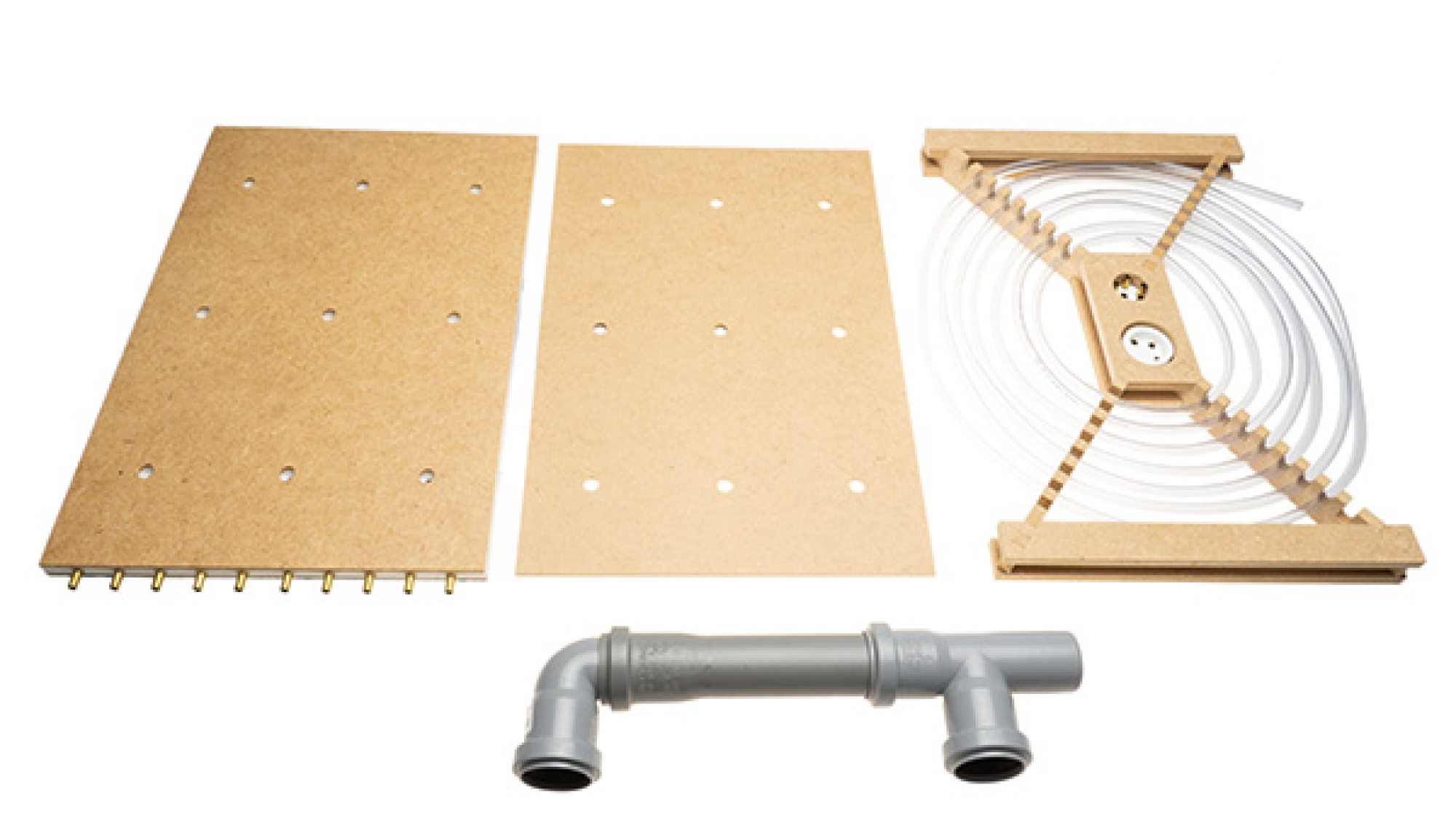

Der Vakuumtisch Eco kommt mit allen für den Betrieb notwendigen Anbauteilen:
- Vakuum-Sandwichplatte 1050 x 610 x 16 mm
- Ersatzplatte aus MDF
- 20 m PVC-Schlauch

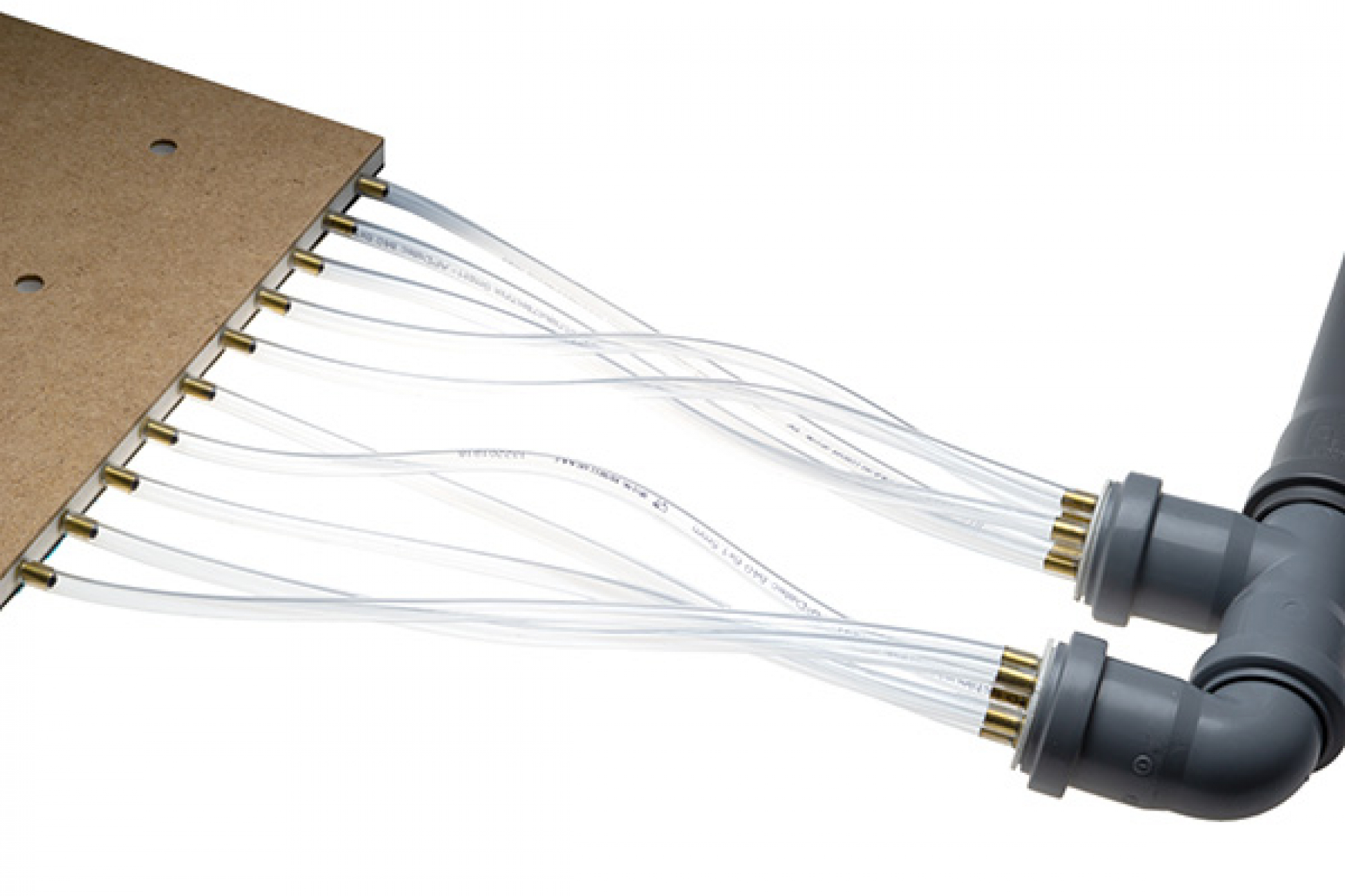

- 4 Adapter für jeweils 4 Schläuche an HT-Rohr DN 40
- 1 HT-Rohr DN 40, Länge 20 cm
- 3 T-Stück HT DN 40
- ???????1 Bogen 90° HT DN 40
Für die Erzeugung des Vakuums reicht in den meisten Fällen ein handelsüblicher Staubsauger.
Anleitung Vakuumtisch Eco (deutsch)
Bohrvorlage_610x1050.DXFHersteller: | Bevollmächtigter für die EU: |
